Как выбрать автоматический выключатель

Зачастую потребитель, не зная многообразие выбора низковольтной отечественной и зарубежной аппаратуры, выбирает наиболее распространённый, разрекламированный продукт с доступной информацией. Другие же производители, не имеющие ярких буклетов, но обладающие тем же набором функций и не уступающие им по качеству, остаются в стороне.

Одним из таких продуктов является автоматический выключатель (АВ). Как выбрать АВ, каковы их главные особенности, где находят им применение и насколько велик их выбор – эти и другие вопросы попытаемся решить в ближайшей серии статей.

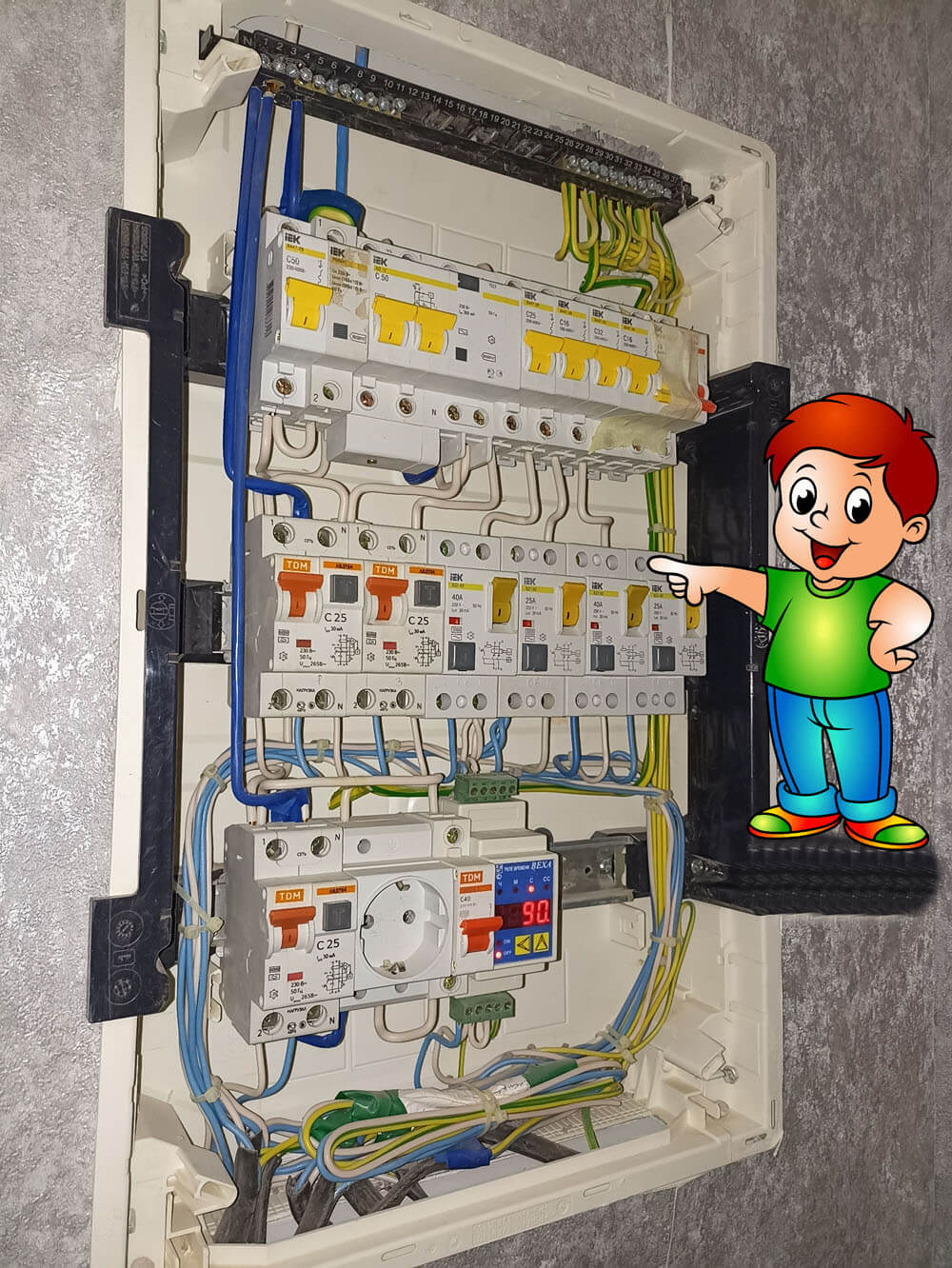

Электрический щиток

СОДЕРЖАНИЕ:

  1. Определение нагрузки потребителей.
  2. Определение расчётного тока.
  3. Отстройка тепловой защиты.
  4. Координация АВ с отходящим кабелем.
  5. Проверка на отключающую способность.
  6. Проверка на чувствительность.
  7. Проверка на селективность.

Автоматический выключатель – это контактный коммутационный аппарат, способный включать, проводить и отключать токи при нормальных условиях в цепи, а также включать, проводить в течение заданного времени и отключать токи при оговоренных аномальных условиях в цепи, например короткого замыкания (КЗ).

Существует несколько разновидностей АВ. Если идти от простого к сложному, то выделяют: модульные АВ, АВ в литом корпусе, воздушные АВ. Последние два типа можно объединить в одну группу, АВ блочного типа, так как они оба могут комплектоваться дополнительными блоками и имеют схожий функционал, но об этом подробнее в других статьях. Здесь же мы постараемся осветить главные критерии выбора АВ любого из представленных типов со ссылками на нормативно-технические документы.

ПОРЯДОК ВЫБОРА И ПРОВЕРКИ АВТОМАТА:

1) Определение нагрузки потребителей.

Определение суммарной нагрузки потребителей (Sпотр, Вт), питаемых через АВ.

2) Определение расчётного тока.

Определение расчётного тока с учётом поправочных коэффициентов (одновременности Ко, использования Ки и спроса Кс)

Iрасч = Ko∙Sпотр/Uф, А.

Как определить значения этих коэффициентов, подробно описано, в частности, в СП-31-110 «Проектирование и монтаж электроустановок жилых и общественных зданий»⎘, техническом циркуляре ВНИГМ Тяжпромэлектропроект №359-92 «Указания по расчёту электрических нагрузок»⎘ и «Руководстве по устройству электроустановок. Шнейдер Электрик. 2019»⎘. Максимальное значение этих коэффициентов равно единице.

3) Отстройка тепловой защиты.

Отстройка тепловой защиты (номинала АВ Iном.АВ, А) от расчетного тока Iрасч – путем увеличения полученного значения на 10-30%.
Конечный «процент» зависит от характера нагрузки и обозначается коэффициентом надёжности Кн. Его значение можно определить по табл. 8.6 Кабышев, Обухов «Расчет и проектирование систем электроснабжения объектов и установок. 2006»⎘.
Например, для ламп накаливания можно принять Кн = 1, для группы потребителей – 1,1, а для светильников с лампами ДЛР – 1,3

Iном.АВ = 1..1,3∙Iрасч, А.

4) Координация АВ с отходящим кабелем.

Координация АВ с отходящим (защищаемым) кабелем (шинами)

Iном.АВ ≈ 80% Iдоп, А,

где Iдоп – длительно допустимый ток кабеля (шин).

5) Проверка на отключающую способность.

Согласно требованиям норм аппарат защиты должен выдержать отключение сквозного тока короткого замыкания, пройденного через него, и остаться в работоспособном состоянии.

Проверка осуществляется по максимальному току КЗ за аппаратом. У большинства АВ отключающая способность маркируется значением в Амперах или буквой на фасадной стороне устройства.

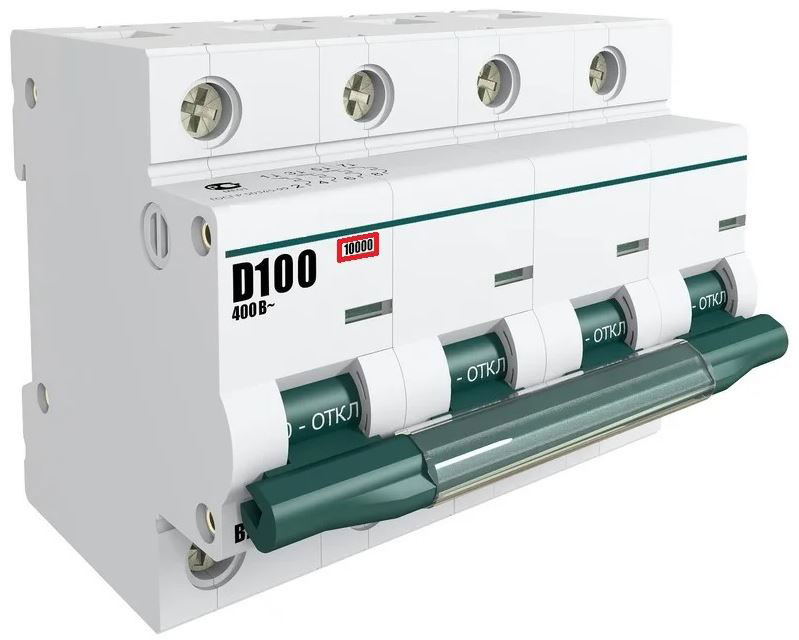

Автоматический выключатель

Если в характеристиках защитного устройства указывается два параметра (номинальная рабочая Ics и номинальная предельная Icu отключающие способности), то выбирать защитное устройство необходимо по минимальному значению (рабочей отключающей способности Ics). Допускается выбор по предельной отключающей способности, если аппарат не является вводным (ГОСТ Р 50571.5.53-2013 п.533.3⎘)

Ics(cu) > Iкз, кА.

6) Проверка на чувствительность.

При проверке рассматривается минимальный ток КЗ (чаще всего однофазный) в конце защищаемого участка. Минимальное значение коэффициента чувствительности Кч регламентировано Правилами технической эксплуатации электроустановок потребителей, Приложение 3 п.28.4⎘ и не должно быть меньше 1,1

Iкз/Iто.АВ ≥ 1,1,

где Iто – ток срабатывания токовой отсечки (ТО) АВ. У модульных АВ, с наиболее распространённой характеристикой «С», Iто лежит в диапазоне 5..10∙Iном.АВ, у блочных – может регулироваться.

Но согласно п.7.2.1.2.4⎘ и п.8.3.3.1.2 ГОСТ Р 50030.2-2010⎘, задающего требования к АВ, расцепитель токов КЗ должен вызывать размыкание выключателя с максимальной погрешностью 20% и срабатывание расцепителей токов КЗ проверяется при 120 % уставки. То есть при Кч < 1,2 срабатывание автоматов не гарантируется. В соответствии с этим разные источники рекомендуют принимать значение Кч от 1,4 до 1,5 или даже до 1,7. Мы же рекомендуем принимать коэффициент чувствительности, равный или больший 1,4, для автоматов с номинальным током до 100 А и 1,25 – для прочих АВ (как в типовом проекте 12640тм т.1 1985г.⎘)

Iкз/Iто.АВ ≥ 1,4 (для Iном.АВ < 100 А),

Iкз/Iто.АВ ≥ 1,25 (для Iном.АВ ≥ 100 А).

7) Проверка на селективность.

Селективность – это координация рабочих характеристик двух или нескольких устройств для защиты от сверхтоков с таким расчетом, чтобы в случае возникновения сверхтоков в пределах указанного диапазона срабатывало только устройство, предназначенное для оперирования в данном диапазоне, а прочие не срабатывали.

Для соблюдения селективности с токовыми отсечками выше- и нижестоящих аппаратов защиты вводят коэффициент согласования Ксогл, равный 1,3..1,5

Iто.ниж∙1,3..1,5 ≤ Iто.АВ ≤ Iто.выш/1,3..1,5,

либо выбирают автоматы одного производителя на основе заводских таблиц координации устройств. Такие таблицы рекомендуют последовательно устанавливать аппараты, отличающиеся не менее чем на две ступени по шкале номинальных токов (например, 40 и 25 А, а не 32 и 25 А).

Для согласования по времени можно «замедлить» срабатывание ТО вышестоящего аппарата на ступень селективности ∆t. Чаще всего такая поправка вводится в секционных (СВ) и вводных (ВВ) выключателях, её значение принимается равным 0,1..0,2 с

tто.вв = tто.св + ∆t = 0,1 + 0,1 = 0,2 с.

Итоговое значение времени срабатывания АВ не должно превышать предела в 0,5 с, налагаемого требованиями ПУЭ⎘ и ГОСТ Р 50571.3⎘ к распределительной линии. Хотя этими же НТД допускается увеличение времени отключения до 5 с в цепях, питающих распределительные, групповые, этажные и др. щиты и щитки.

Введение данного коэффициента Ксогл и ступени ∆t конечно способствует селективному срабатыванию аппаратов при КЗ, но достоверную картину правильного выбора автоматов может показать только карта селективности. Поэтому Заказчики часто требуют её отражения в проекте.

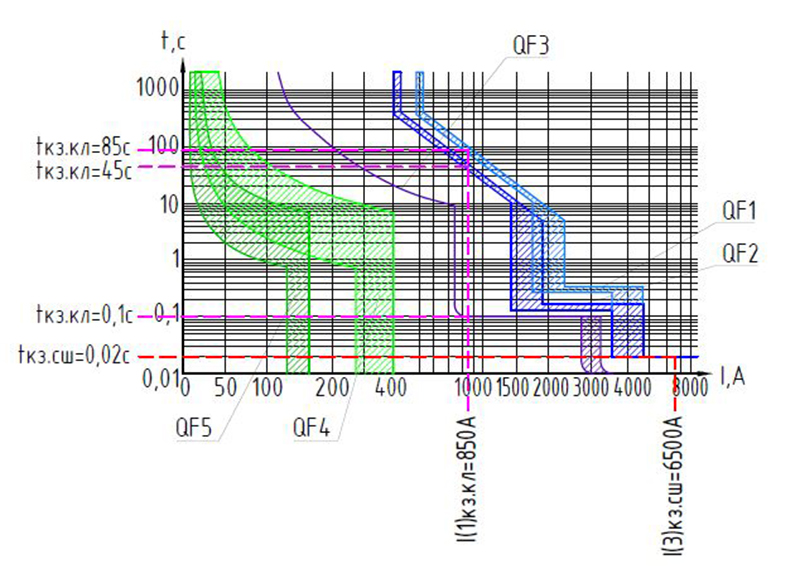

Карта селективности

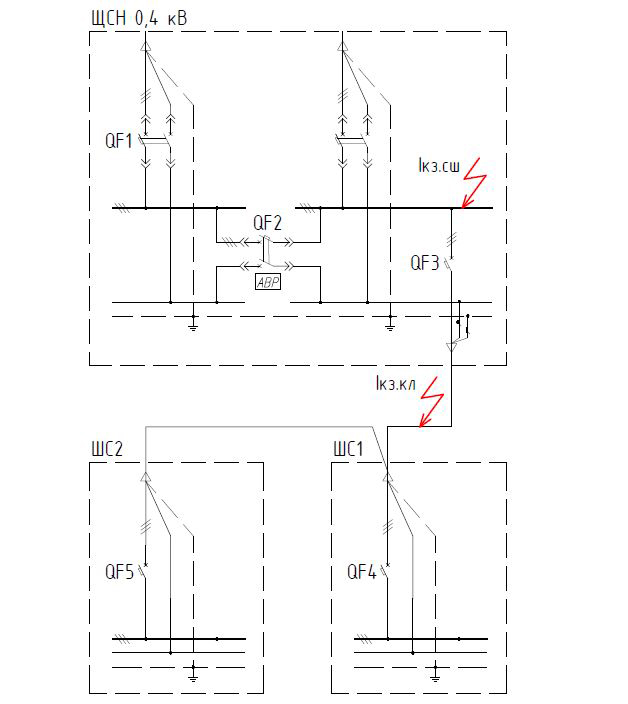

Поясняющая электрическая схема к карте селективности

Очень подробно про селективность написано в методичке АББ «Селективность АВ АББ в сетях низкого напряжения» 2007 года⎘, где авторы выделяют также токовую, временную, энергетическую и зонную селективности.

Соблюдая все указанные выше пункты при выборе и проверке АВ, нужно помнить также незначительную их особенность. А именно то, что минимальный ток срабатывания АВ при перегрузке равен 1,15..1,35-кратному номинальному току, то есть при переходе номинального порога автомата током нагрузки ещё не гарантируется его срабатывание.

В этой статье мы не коснулись вопроса количества полюсов АВ (нужно ли устанавливать двух- и четырёхполюсные АВ в однофазной и трёхфазной сети соответственно), не рассмотрели так называемые быстродействующие (токоограничивающие) выключатели, дифавтоматы и многое другое. Планируем коснуться этого позже. Разнообразие автоматов представлено в следующих статьях серии.

ВЫВОД. Выбор автоматического выключателя – это довольно непростая задача, требующая тщательного анализа. От того, как он будет проведён, зачастую зависит надёжность электроснабжения и бюджет Заказчика.

Надеемся, что данная статья позволит наиболее объективно подойти к выбору автоматов не только простому обывателю, далёкому от всех нюансов электротехники, но и энергетику, имеющему большой профессиональный опыт проектирования, монтажа или эксплуатации электрооборудования.

СЛУЧАЙ ИЗ ПРАКТИКИ. Поставщики высоковольтного электрооборудования, особенно иностранного, зачастую грешат установкой автоматических выключателей с заниженными параметрами. Это (возможно) удешевляет оборудование, не влияя на его работоспособность, но противоречит стандартам.

Один такой случай произошёл при монтаже высоковольтного разъединителя 110 кВ. В цепи питания привода разъединителя с рабочим током 2 А установлен АВ номиналом в 1 А. Время срабатывания автомата при двукратном превышении номинала, согласно время-токовой характеристике, от 20 до 100 с, время работы привода – не более 10 с. То есть двигатель привода хоть и работает в зоне перегрузки автомата, но за время его работы тепловая защита не успевает отработать.

Согласно ГОСТ Р 50571.4.43-2012 такой режим недопустим. Пункт 433.1 гласит: номинальный ток защитного устройства должен быть больше расчётного тока цепи и меньше длительно допустимого тока кабеля

Iрасч ≤ Iном.АВ ≤ Iдоп.

Кстати, указанный ГОСТ 2012 года – это перевод европейского же стандарта МЭК 2008 года.
