Вот мы и подошли к флагманам в мире автоматических выключателей (АВ).
Если Вы уже разобрались с тем, как выбирается АВ⎘, поняли, что модульный автомат⎘ Вам не подходит, а блочный автомат с термомагнитным расцепителем⎘ не обеспечивает нужную чувствительность и (или) селективность, АВ с электронным расцепителем – это именно то, что Вам нужно.
АВ с электронным расцепителем – это автомат блочного типа, снабжённый микропроцессорным (электронным) блоком защиты. Представителями данного класса являются АВ в литом корпусе и воздушные АВ.
ЭТИ АВТОМАТЫ ОБЛАДАЮТ ВСЕМИ ТЕМИ ЖЕ ПРЕИМУЩЕСТВАМИ, ЧТО И АВТОМАТЫ БЛОЧНОГО ТИПА⎘. ИМ ХАРАКТЕРНЫ:
1) стойкость к большим токам короткого замыкания (КЗ);
2) способность пропускания и коммутации больших нагрузок;

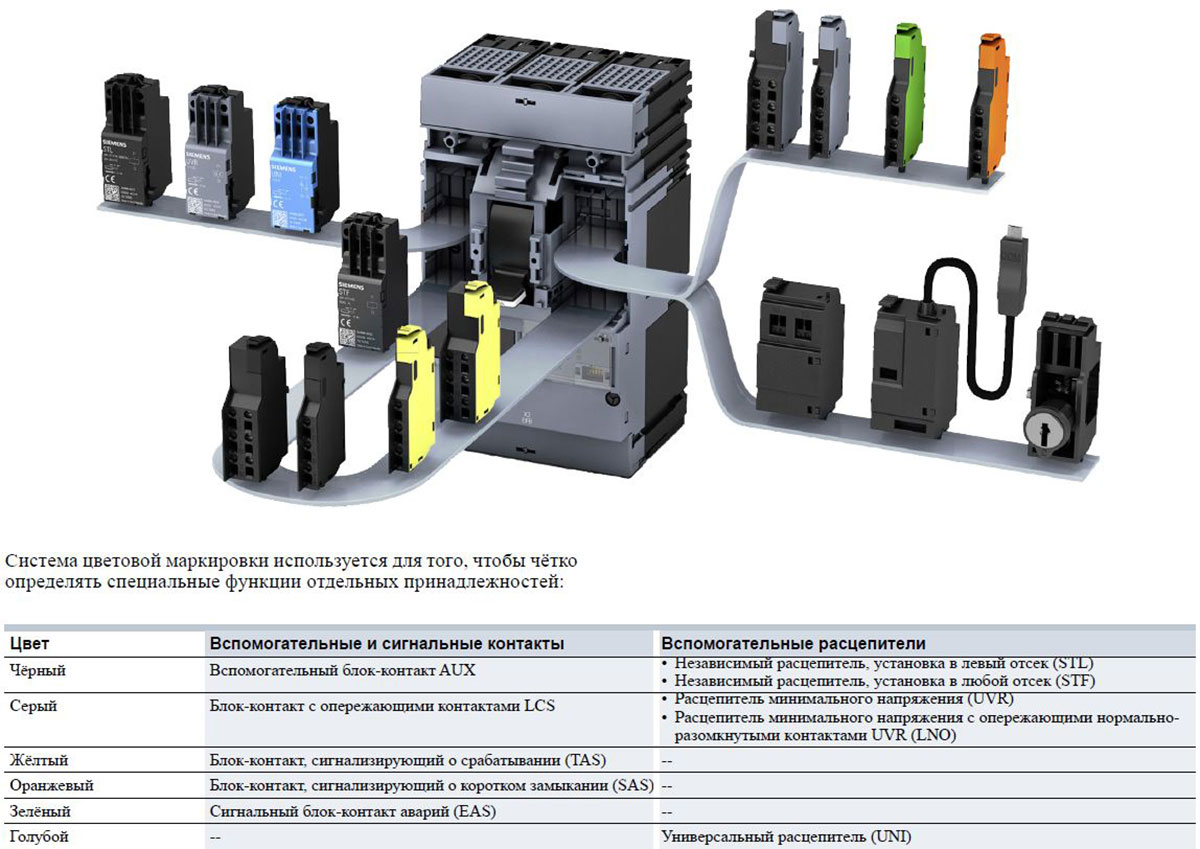

3) возможность комплектации дополнительными блоками (контактами сигнализации срабатывания, вспомогательными контактами, независимым расцепителем, расцепителем минимального напряжения и пр.);
4) возможность оборудования электродвигательным приводом;
5) ремонтопригодность;

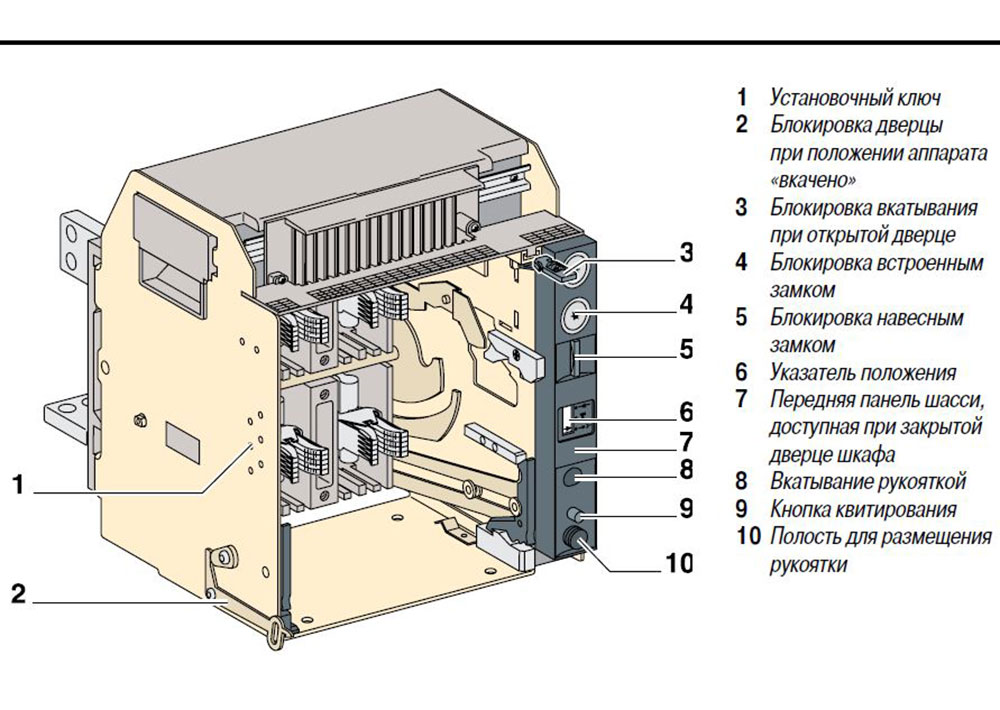

6) стационарное, втычное и выдвижное исполнение.
ПОМИМО УКАЗАННЫХ ОСОБЕННОСТЕЙ НЕСОМНЕННЫМИ ПРЕИМУЩЕСТВАМИ ДАННОГО ПРОДУКТА ТАКЖЕ ЯВЛЯЮТСЯ:
1) точность срабатывания защиты;
2) широкий диапазон регулировок;
3) универсальность.

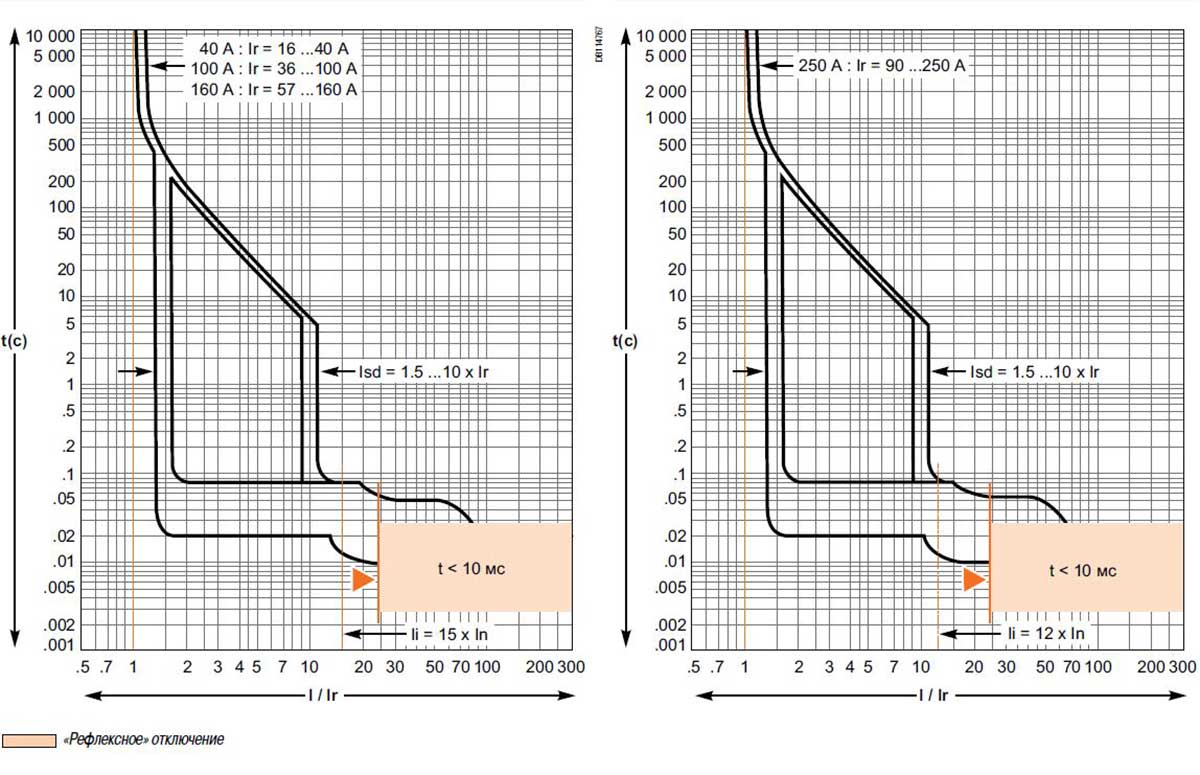

Характеристика срабатывания уже «не пляшет» от минимального значения к максимальному – её погрешность сведена к минимуму. Это можно увидеть на заводских время-токовых характеристиках автоматов.

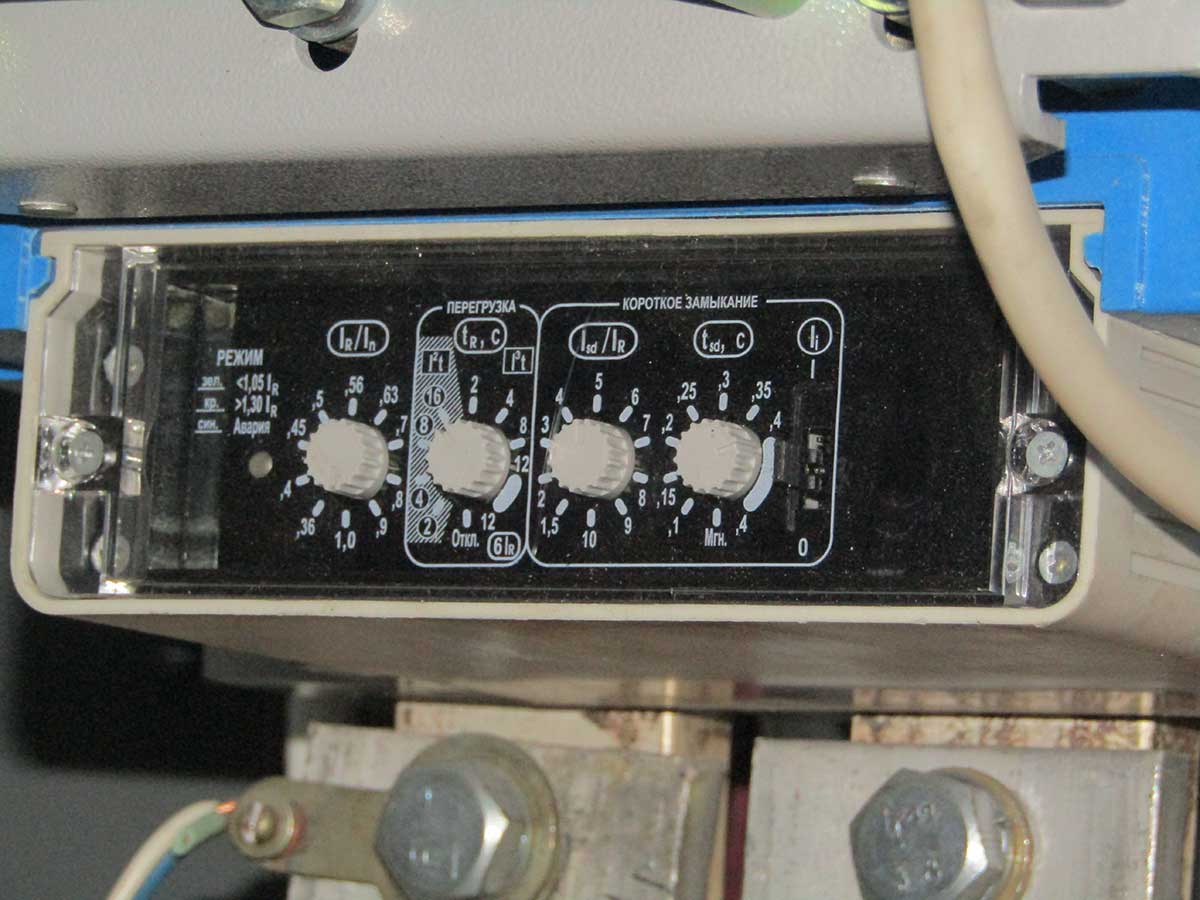

Широкий диапазон регулировок поможет легко соблюсти чувствительность аппарата к токам короткого замыкания, а также согласовать защиты с выше- и нижестоящими аппаратами защиты. Отсюда пошло второе его название – «селективный».
Универсальность же вытекает из предыдущего пункта и позволит установить аппарат, как у конечного потребителя, так и на вводе электроустановки.
НО ЕСТЬ И НЕДОСТАТКИ У АВТОМАТОВ С ЭЛЕКТРОННЫМ РАСЦЕПИТЕЛЕМ:
1) сложность настроек;
2) стоимость.

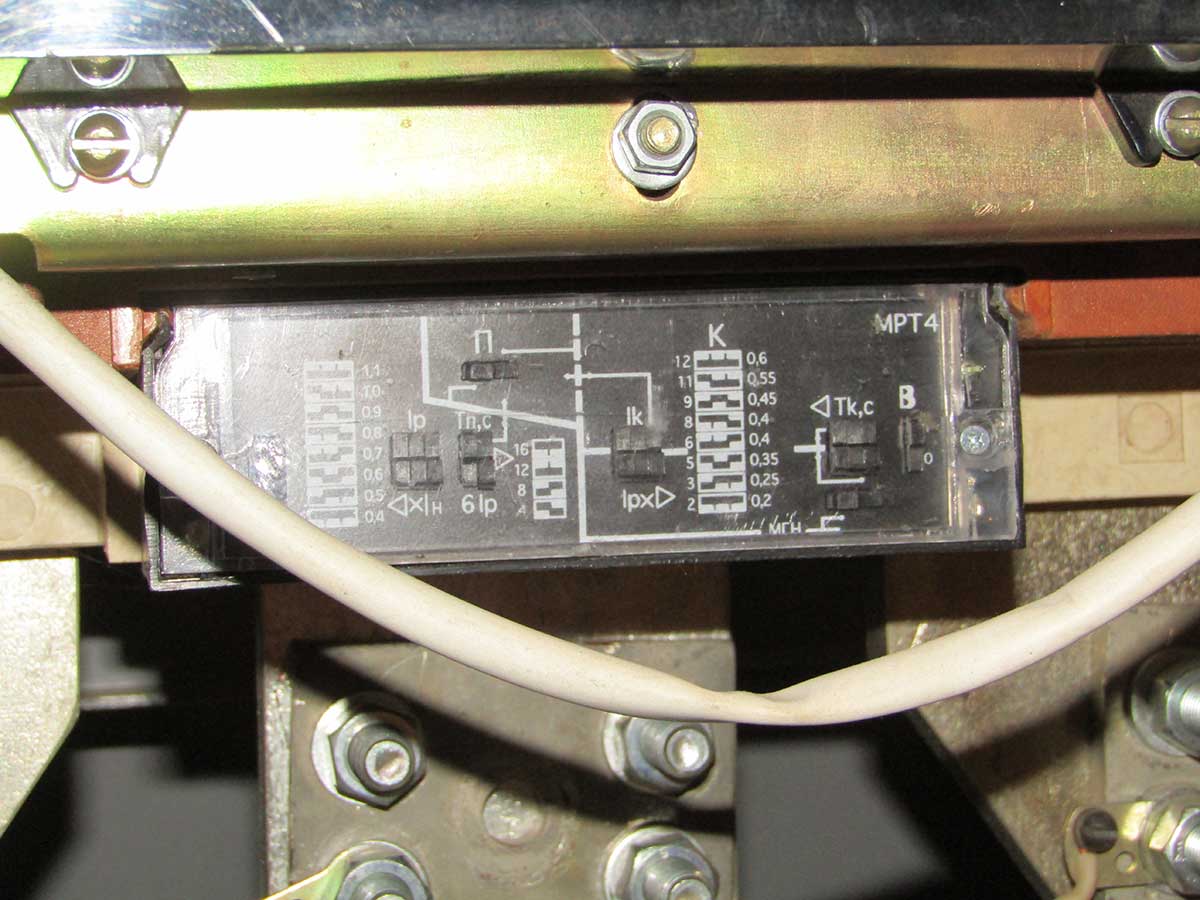

Необходимость настройки усложняет быстрый и правильный ввод аппарата в работу, а (зачастую) неинформативное отражение регулировок может не позволить правильно оценить значения выставленных уставок.
Стоимость некоторых представителей данного класса может оказаться в разы выше конкурентов, поэтому не помешает её сравнить.
По аналогии с предыдущими выпусками всю информацию по АВ с электронным расцепителем сведём в таблицы. Набор функций и характеристик, указанный в таблицах, представлен в каталогах производителей. Этой информации достаточно для правильного заказа автоматов у поставщиков. В скобках указаны возможные варианты для заказа. Например, если исключить параметры, заключённые в скобки, получим автомат, отвечающий минимальным требованиям. Стоимость указана в рублях, в ценах 2019 года с сайтов крупных поставщиков. Взаимозаменяемые аппараты (с идентичными или схожими характеристиками) выделены одинаковым цветом – для наглядности.
ПОЛНАЯ ИНФОРМАЦИЯ ДОСТУПНА ДЛЯ СКАЧИВАНИЯ

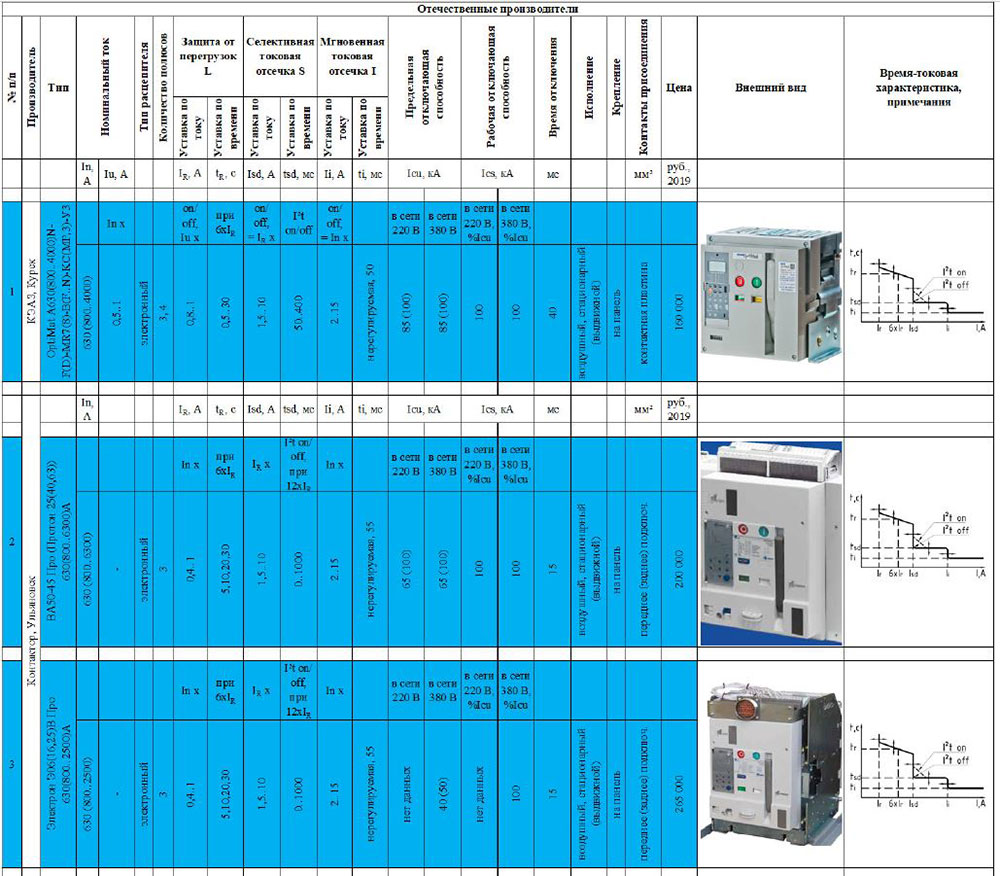

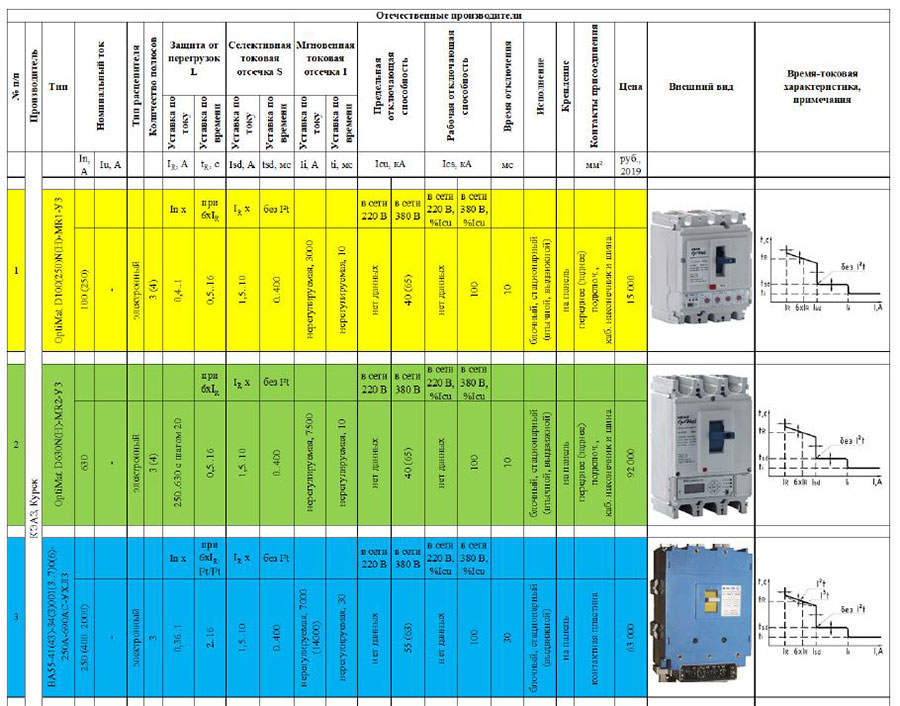

1.1 Отечественные АВ в литом корпусе с электронным расцепителем↩

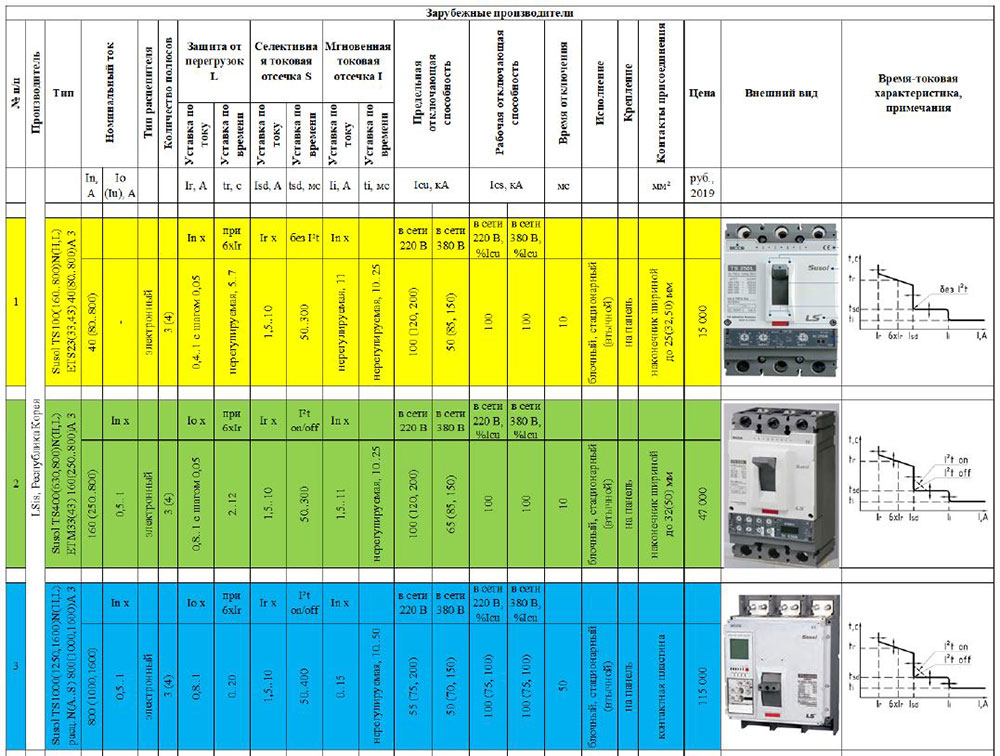

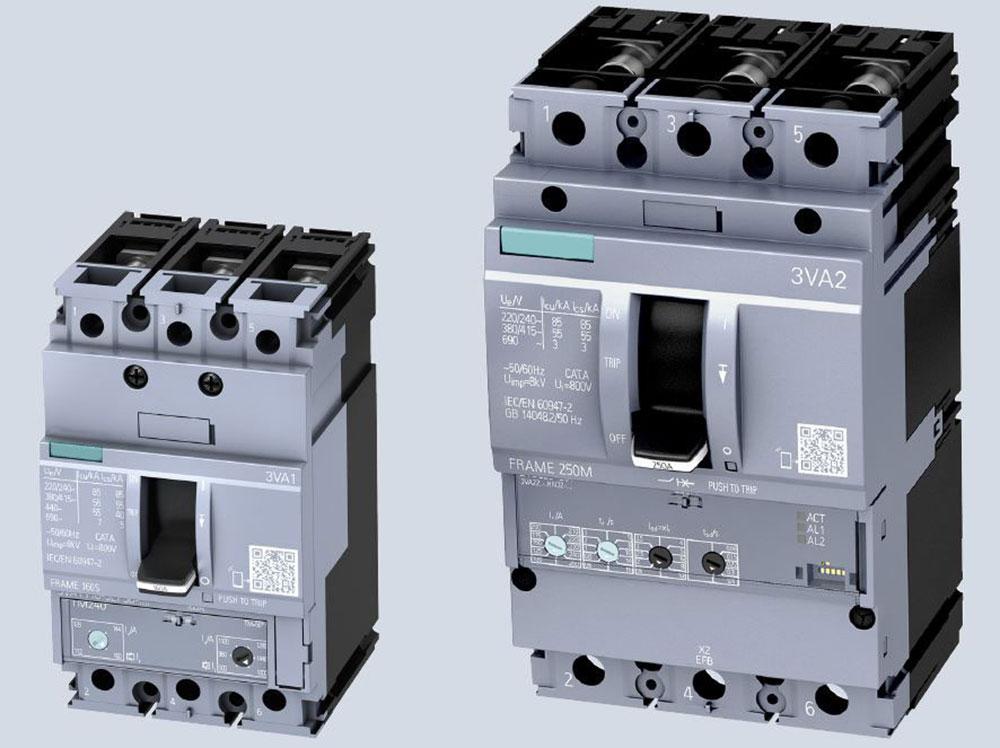

1.2 Зарубежные АВ в литом корпусе с электронным расцепителем↩

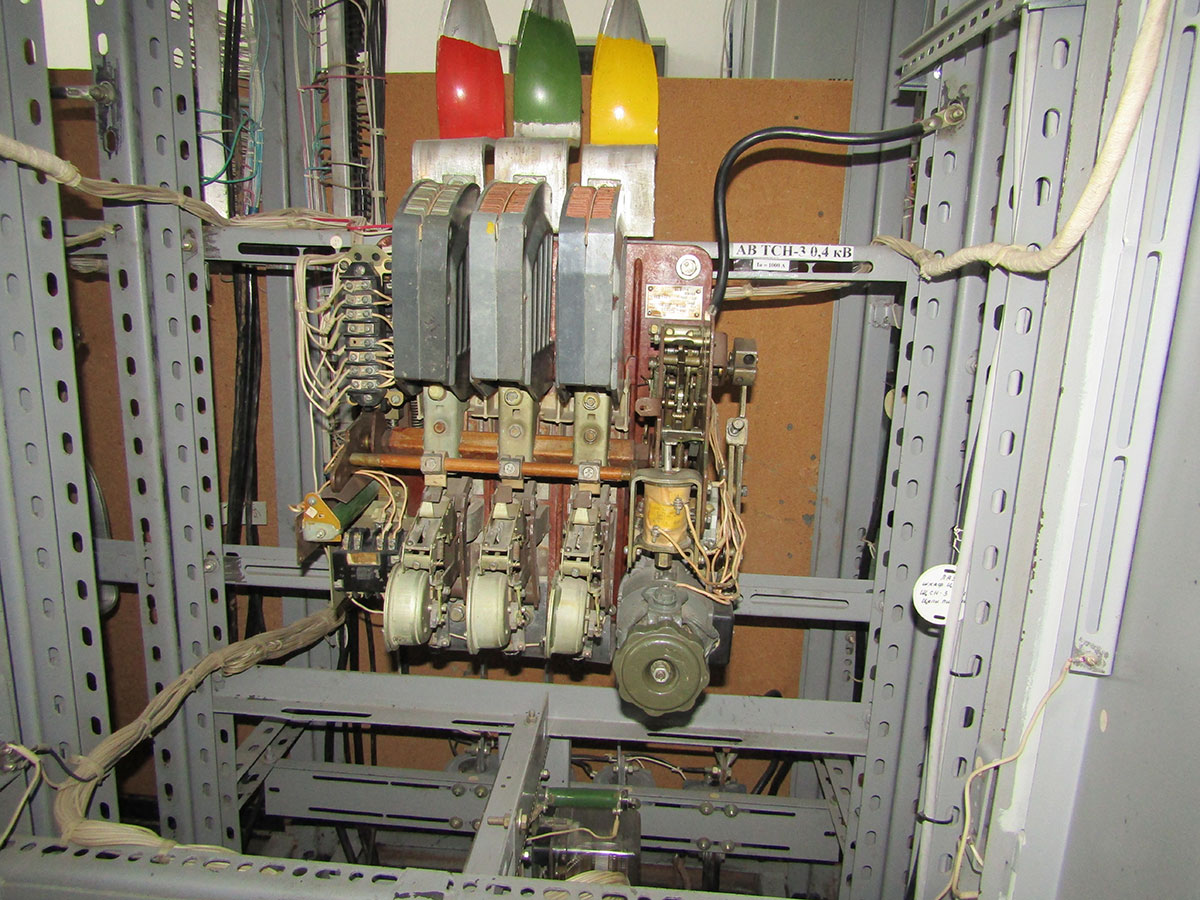

2.1 Отечественные воздушные АВ↩

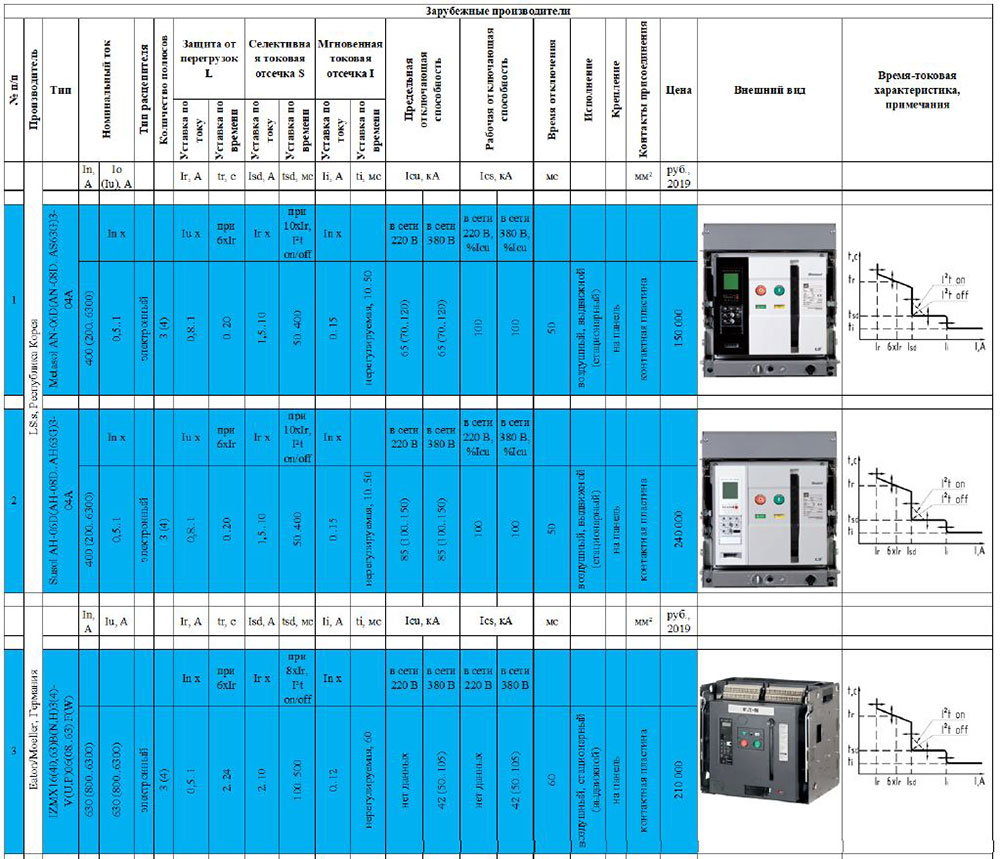

2.2 Зарубежные воздушные АВ↩
ВЫВОД. Автоматы с электронным расцепителем настолько интересны и многообразны, что, разобравшись в их устройстве, не хочется работать ни с какими другими низковольтными аппаратами защиты. Представленная серия статей своей основной целью ставит направление читателя на логичный, правильный подход к выбору аппаратов, подход «от простого – к сложному», от модульного – к электронному, а не от доступного – к удобному.
Никакие внешние факторы не могут исключить многообразие представленной продукции. Надеемся, что собранная здесь информация поможет объективнее подойти к правильному выбору аппарата защиты.

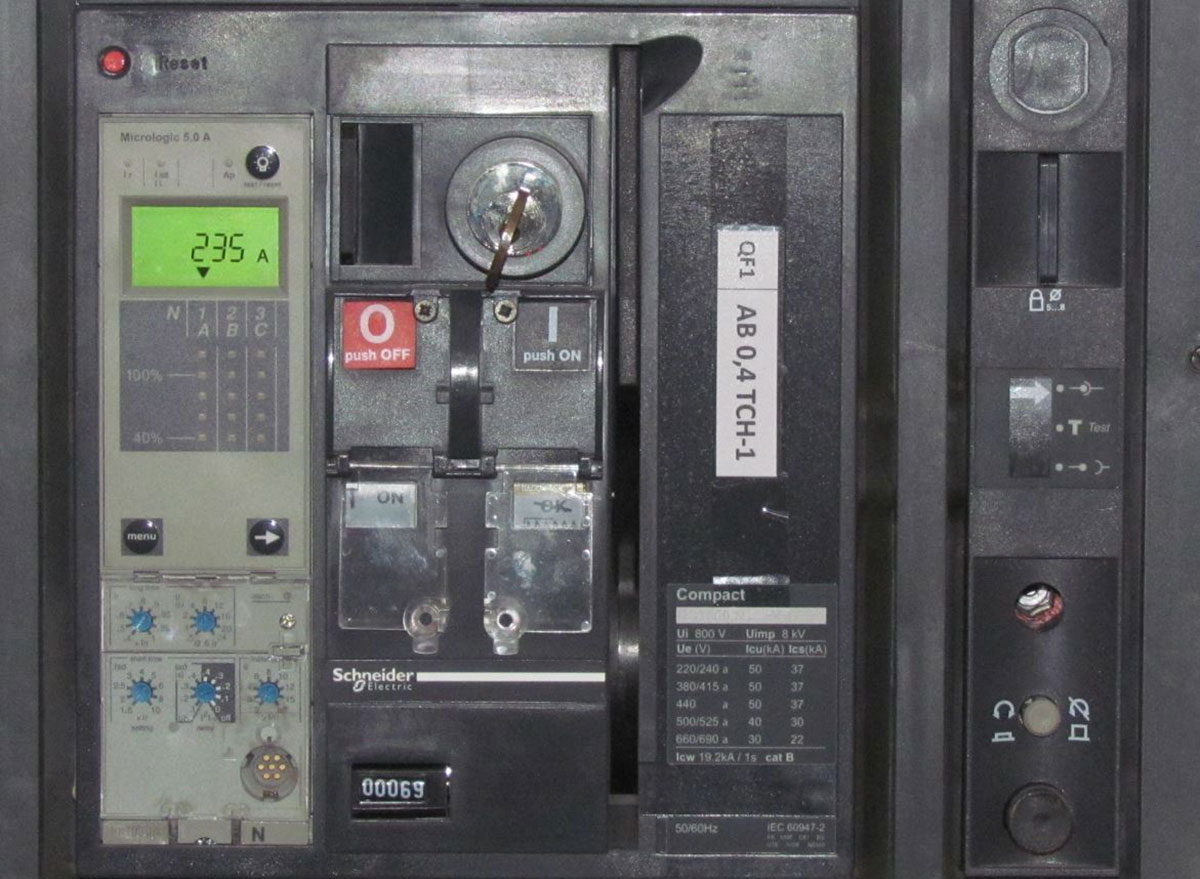

СЛУЧАЙ ИЗ ПРАКТИКИ. Очень часто на реконструированных подстанциях можно увидеть массовое внедрение АВ с электронным расцепителем. Большинство из них имеют загрублённую селективную отсечку (Isd=10xIr) и выведенную из работы отстройку по времени (tsd=0).
В таких случаях возникает вопрос целесообразности применения данных АВ, если, заменив их автоматами без регулировок, можно добиться того же эффекта, значительно сэкономив бюджет. Налицо посредственное отношение специалистов при выборе автоматов, либо глупая унификация всего электрооборудования.
Кстати, заводы-изготовители после испытаний и проверки своих аппаратов выставляют уставки на них не «абы как», а с определённой логикой. Это позволяет исключить неправильную работу автомата при подобном некомпетентном обслуживании.
