Расчёт резистивного заземления нейтрали

Резистивное заземление нейтрали сети — это преднамеренное электрическое соединение нейтрали генератора или специального заземляющего трансформатора с заземляющим устройством через активное сопротивление с целью подавления дуговых перенапряжений и феррорезонансных явлений при однофазном замыкании на землю.

Резистивное заземление является самым распространённым режимом в сетях СН за рубежом. С годами этот режим получает всё большее распространение и у нас. С чего начать, если принято решение о реализации такого режима в вашей сети? Попытаемся разобраться с этим вопросом, детально показав не только методику расчёта, но и отработав её на примере.

1. Особенности резистивного заземления

В предыдущем материале⎘ мы выделили основные факторы, от которых зависит выбор режима заземления нейтрали сети среднего напряжения. Как показывает опыт проектирования, на федеральном уровне не существует систематизированного способа решения данного вопроса, а сетевые и нефтегазовые компании используют индивидуальный подход по выбору нужного режима. И самые передовые из них идут по пути резистивного заземления нейтрали!

1. отсутствие дуговых перенапряжений;
2. исключение повреждений измерительных ТН из-за феррорезонансных явлений;
3. простая реализация релейной защиты;
4. отсутствие необходимости в немедленном отключении ОЗЗ (при высокоомном заземлении нейтрали);
5. относительная электробезопасность (при низкоомном заземлении нейтрали с отключением места повреждения).

1. необходимость отключения ОЗЗ (при низкоомном заземлении);
2. увеличение тока в месте повреждения (при низкоомном заземлении).

Как уже становится понятно, резисторы подразделяют на высокоомные и низкоомные. Хотя это разделение достаточно условно. Важно понимать основные аспекты: при высокоомном заземлении искусственно создаётся малый ток замыкания на землю, при низкоомном — большой; высокоомное заземление не требует немедленного отключения повреждения, низкоомное — предполагает это; высокоомное заземление может выполняться только при ΣI_с≤10А⎘, низкоомное — рекомендуется при больших значениях суммарных ёмкостных токов сети.

2. Как выбрать резистор для высокоомного заземления нейтрали

Высокоомное резистивное заземление нейтрали сети — это такое соединение нейтрали с заземляющим устройством, при котором создаётся активный ток, обеспечивающий длительную работу сети с ОЗЗ (на время поиска и отключения повреждённого участка) без перенапряжений и феррорезонанса.

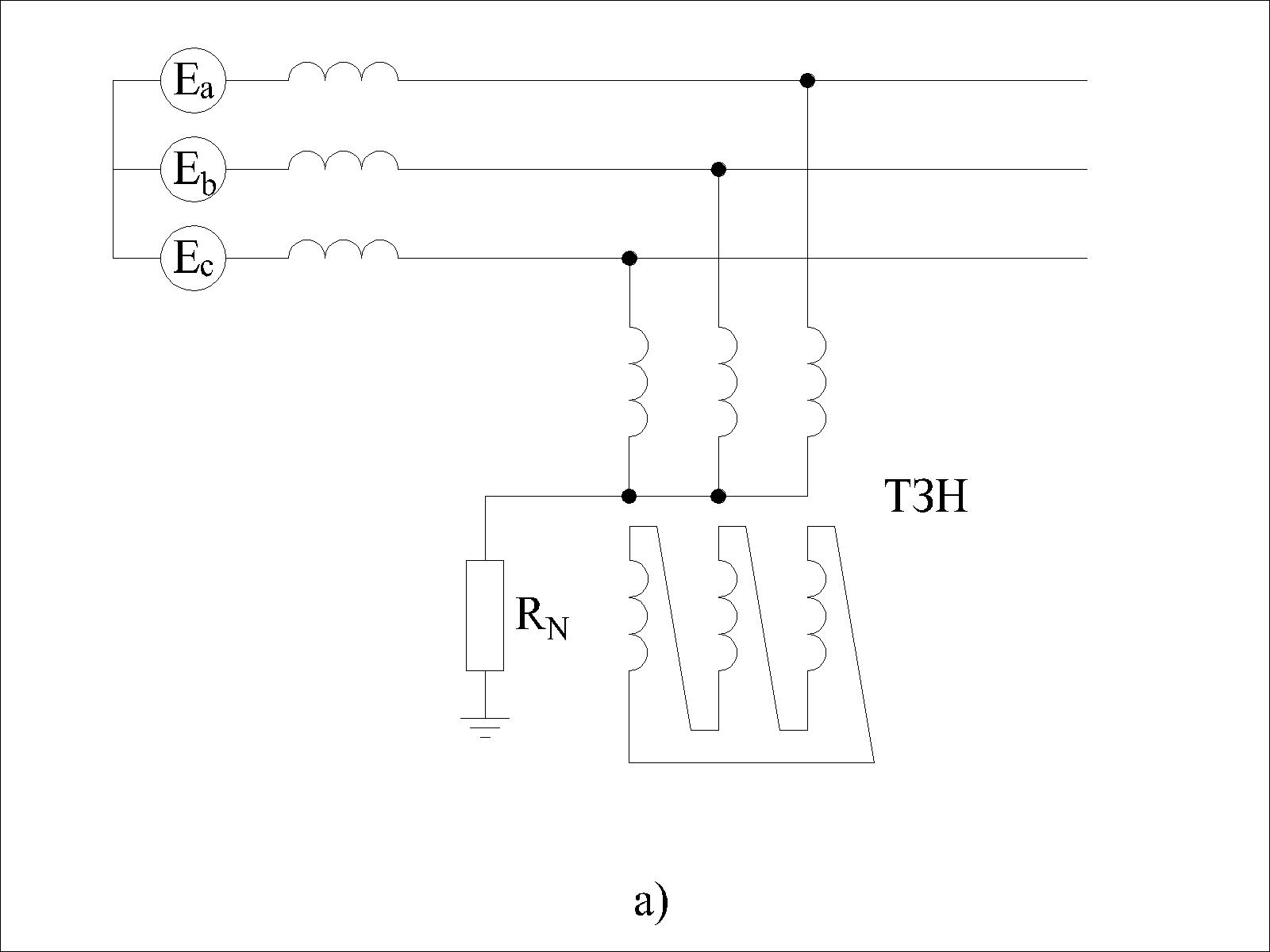

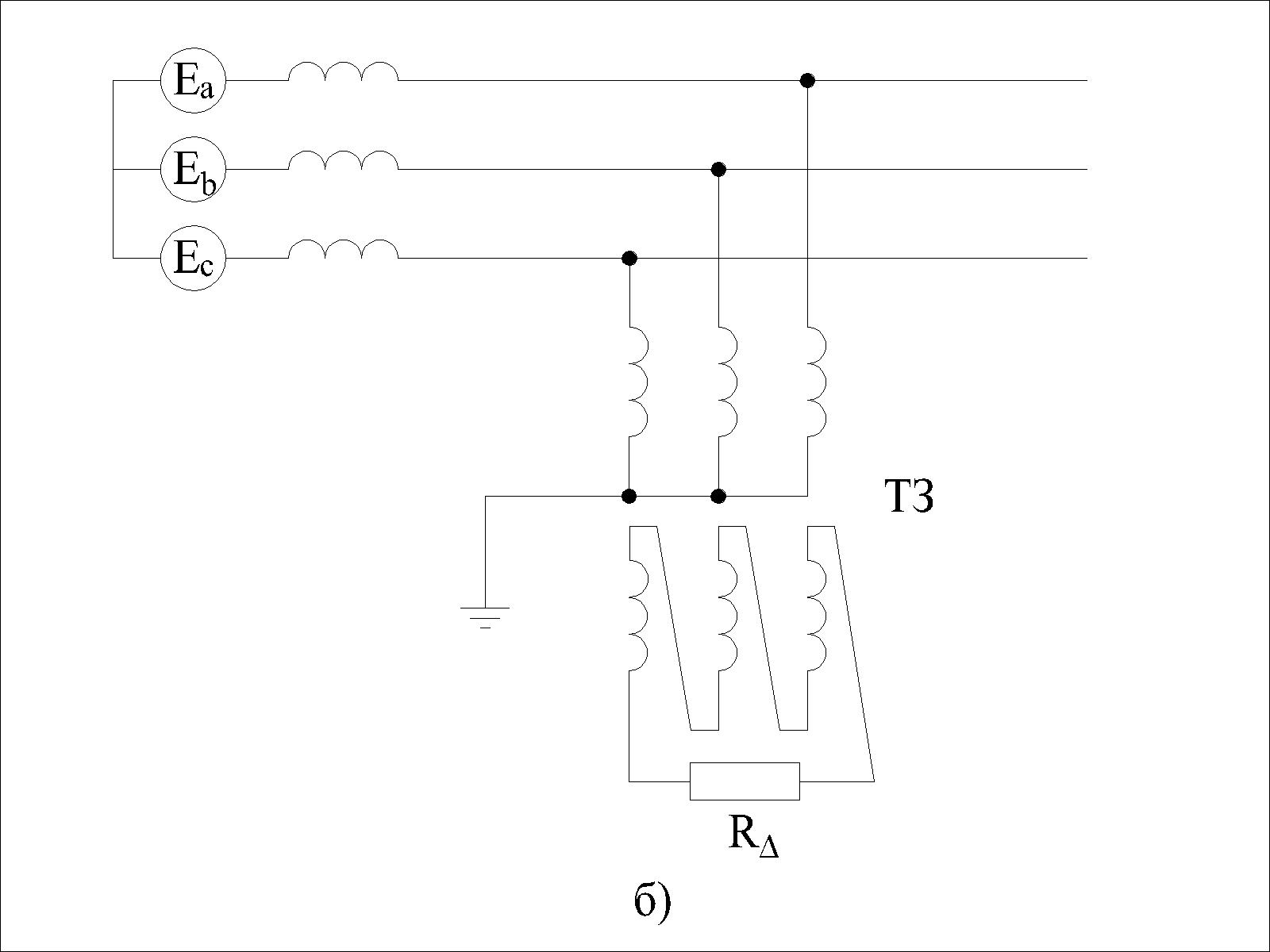

Резистор можно подключить к трансформатору со схемой соединения Y_н/Δ: в нейтраль обмотки ВН (а) или во вторичную обмотку разомкнутого треугольника (б). Во втором случае магнитопровод трансформатора должен быть броневой конструкции.

Основные параметры резисторов: номинальное сопротивление R_ном, номинальная мощность P_ном, номинальное напряжение сети U_ВН, климатическое исполнение и категория размещения.

Обязательные условия при расчёте

где I_C — суммарный ёмкостный ток на секцию, расчёт см. здесь⎘.

Расчёт сопротивления резистора

для схемы а)

для схемы б)

где

Расчетная мощность трансформатора заземления нейтрали и резистора

Значение тока, протекающего через резистор в режиме ОЗЗ,

Итоговый ток однофазного замыкания на землю

Характеристики некоторых резисторов можно найти в Руководящих указаниях [2]

Таблицу можно редактировать. В результатах таблицы по умолчанию сделаны ошибки. Дважды нажмите «Выполнить расчёт» и ошибки будут исправлены. Для возвращения к исходному документу просто обновите страницу

3. Как выбрать резистор для низкоомного заземления нейтрали

Низкоомное резистивное заземление нейтрали сети — это такое соединение нейтрали с заземляющим устройством, при котором создаётся активный ток, ограничивающий дуговые перенапряжения, а также обеспечивающий быстрое и селективное отключение ОЗЗ и максимальный охват обмоток трансформаторов защитой от ОЗЗ.

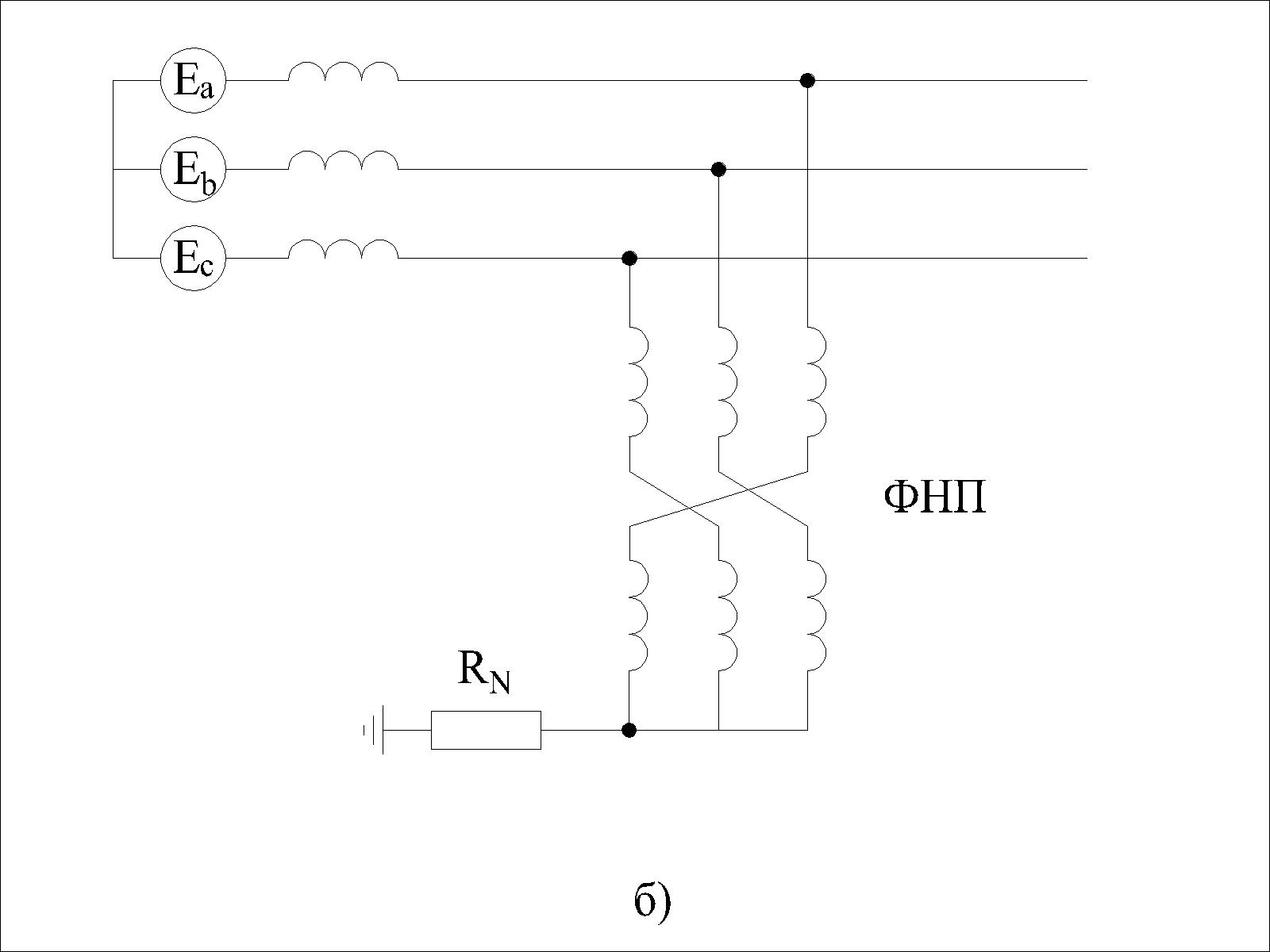

Резистор подключается к нейтрали обмотки ВН трансформатора со схемой соединения Y_н/Δ или к нулевой точке специального фильтра нулевой последовательности ФНП. В сетях 6-10 кВ предпочтительным является второй вариант подключения.

Обязательное условие

Необязательное условие

Расчёт сопротивления резистора

C учётом того, что

где

К_Ч — коэффициент чувствительности защит,

К_Н — коэффициент надёжности,

К_БР — коэффициент броска ёмкостного тока в момент возникновения ОЗЗ,

выражение по определению сопротивления можно упростить

Значение тока, протекающего через резистор в режиме ОЗЗ

Итоговый ток однофазного замыкания на землю

Расчетная мощность трансформатора заземления нейтрали и резистора

Полученное значение мощности трасформатора (фильтра) можно определить, как импульсное (максимальное в течение 10 с), т.к. условие работы данного оборудования — кратковременное.

Если время ОЗЗ ограниченно, то мощность трансформатора может быть принята меньшей, с учетом его перегрузки, но выбор мощности в этом случае будет зависеть от перегрузочной способности конкретного типа трансформатора.

Например, если определено, что время протекания тока через обмотку трасформатора не превысит 4 с, то значение тока через резистор можно определить по выражению

где учтено, что по фазам обмотки ВН трансформатора в режиме ОЗЗ протекают одинаковые по величине токи, равные одной трети тока через нейтраль.

Мощность трансформатора тогда будет

Таблицу можно редактировать. В результатах таблицы по умолчанию сделаны ошибки. Дважды нажмите «Выполнить расчёт» и ошибки будут исправлены. Для возвращения к исходному документу просто обновите страницу

4. На что нужно обратить внимание при расчёте

Голубым цветом залиты изменяемые ячейки. Значения токов выводятся с зелёной или красной заливкой — при соответствии или несоответствии исходным условиям (2), (9), (10), (16).

Сопротивление резистора следует выбирать из предлагаемого номенклатурного ряда номиналом меньше полученного расчётного значения, номинальную мощность трансформатора — больше расчётной.

Дробные числа нужно писать через точку.
