Изолированная нейтраль обречена на исчезновение

Режим нейтрали сети — это способ эксплуатации сети, при котором в нейтраль трансформатора или генератора может быть включено оборудование, изменяющее величину тока однофазного замыкания на землю (ОЗЗ).

Изолированная нейтраль относится к тому режиму, когда она не имеет непосредственной связи с заземляющим устройством, присоединённые к ней приборы сигнализации, измерения и защиты имеют большое сопротивление, а величина тока ОЗЗ зависит только от конфигурации сети или климатических параметров.

Силовой трансформатор с отображением его обмоток

Почему когда-то давно у внедрения изолированной нейтрали в стране было своё обоснование, а сейчас она обречена на исчезновение, объясняем в нашей статье.

СОДЕРЖАНИЕ:

  1. Исторические факты.
  2. Особенности изолированной нейтрали.
  3. Международная практика.
  4. Выбор режима заземления нейтрали.

1. Исторические факты

В начале прошлого столетия при строительстве новых ЛЭП предпочтение отдавали именно изолированной нейтрали сети. В 30-х годах ХХ века в дополнение к этому было принято решение о внедрении в сетях 6-35 кВ компенсации ёмкостного тока и обозначены предельные токи ОЗЗ (см. Расчёт ёмкостных токов замыкания на землю и выбор ДГР⎘). Распространению такого подхода были вполне логичные объяснения:

  • возможность длительной работы сети при замыкании на землю в условиях недостаточного резервирования;
  • хорошее состояние изоляции, способной выдержать кратное увеличение напряжения при ОЗЗ;
  • малые токи замыкания на землю, способствующие электробезопасности

До сих пор большинство сетей СН в нашей стране (по разным источникам — от 70 до 80%) работают в режиме изолированной нейтрали. Хотя исходные параметры значительно изменились.

2. Особенности изолированной нейтрали

Существует много способов заземления нейтрали сети: от достаточно простых, глахозаземлённой или изолированной, до принципиально сложных, в виде комбинированного заземления через реактор с резистором или резистора, включённого во вторичную цепь специального заземляющего трансформатора.

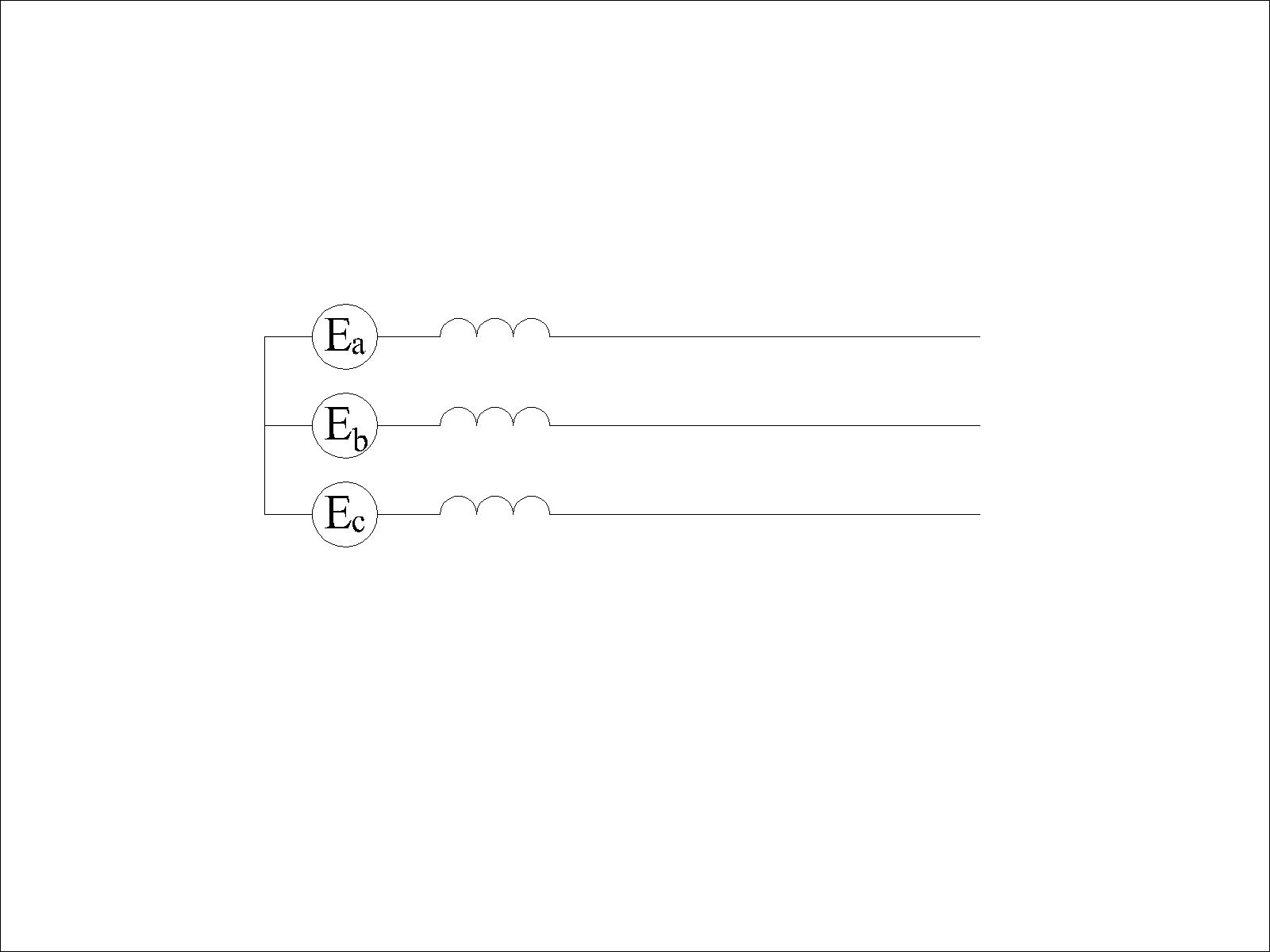

Электрическая схема изолированной нейтрали

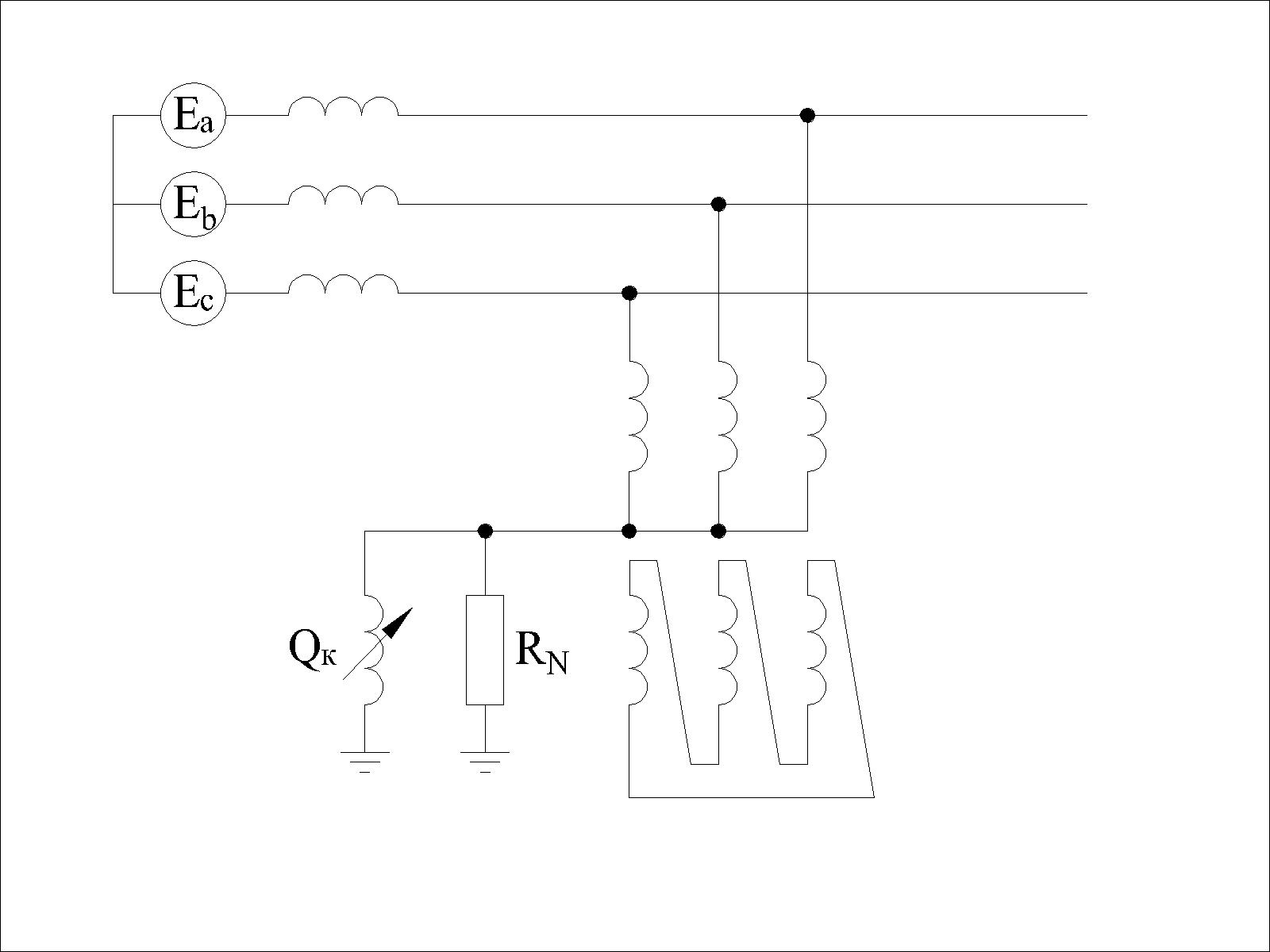

Электрическая схема комбинированного заземления

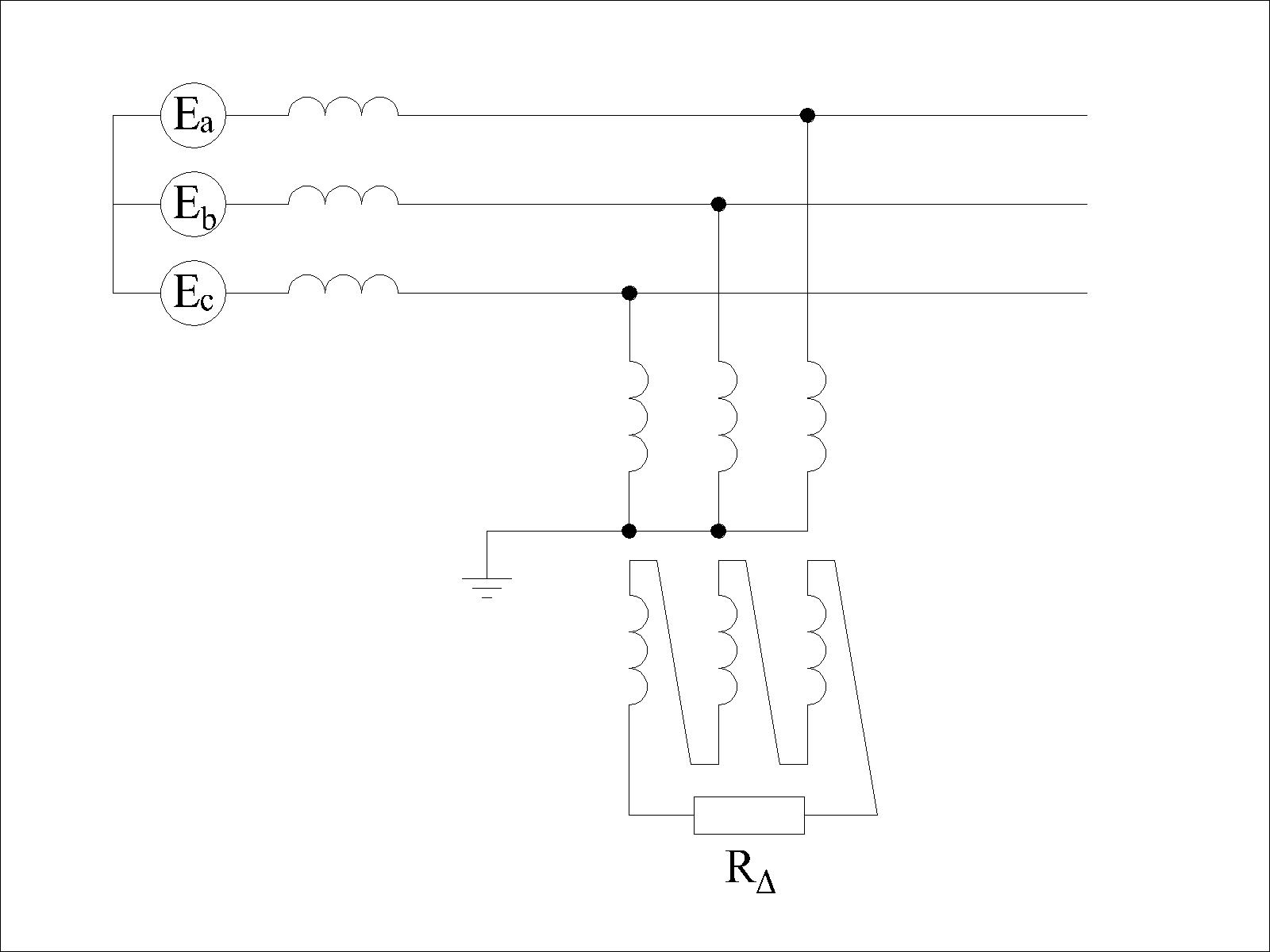

Электрическая схема сети, заземлённой через резистор во вторичной цепи
ДОСТОИНСТВА СЕТЕЙ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ:
  1. возможность сохранения их в работе при ОЗЗ;
  2. большая вероятность самоликвидации замыкания на землю;
  3. возможность внедрения в регионах с большим удельным сопротивлением грунта.

Первое достоинство связано с тем, что ОЗЗ при такой схеме фактически не считается аварийным режимом.

Применение кабелей с бумажно-масляной изоляцией, как известно, способной к самовосстановлению, увеличивает вероятность удачного повторного включения линии после ОЗЗ в сети с изолированной нейтралью.

О внедрении в регионах с большим удельным сопротивлением грунта — чуть ниже.

НЕДОСТАТКИ СЕТЕЙ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ:
  1. дуговые перенапряжения и, как следствие, пробои в неповреждённых фазах при ОЗЗ;
  2. возникновение резонанса в сети и, как следствие, выход из строя ТН при ОЗЗ;
  3. большая вероятность развития многоместных замыканий при ОЗЗ в смежных кабелях;
  4. сложность работы РЗ от ОЗЗ и отыскания места повреждения;
  5. вероятность поражения людей и животных при ОЗЗ;
  6. неспособность изоляции современных кабелей к самовосстановлению, что исключает повторное их включение после ОЗЗ.

Первые два недостатка взаимосвязаны. ОЗЗ — это самый распространённый вид повреждений в сетях с изолированной нейтралью, более 70% всех аварий связано с ним [2]. Возникающие в результате резонансных явлений при ОЗЗ дуговые перенапряжения кратностью до 3÷4Uф становятся опасны в первую очередь для высоковольтных электродвигателей, генераторов, кабелей и ТН.

Замыкание разных фаз на землю у соседних кабелей исключает их длительную работу без отключения. Что перечёркивает первое (главное) достоинство этих сетей.

Сложность работы современных РЗ связана в первую очередь с её неселективностью.

Даже небольшой ток ОЗЗ, протекая через сопротивление ЗУ, создаёт на нём падение напряжения, которое может представлять опасность для людей и животных.

А последний недостаток в современных условиях «разбивает в пух и прах» второе достоинство этих сетей. Новые кабели из сшитого полиэтилена и этилен-пропиленовой резины не способны к самовосстановлению после пробоя, как уходящие на покой кабели с бумажно-масляной изоляцией, поэтому повторное включение заведомо обречено.

3. Международная практика

По последним данным в мире осталось только две страны, практикующие изолированную нейтраль в сетях среднего напряжения. Эти страны — Финляндия и Россия.

В Финляндии такой режим [3] применяется исключительно в воздушных сетях 20 кВ и связан, в первую очередь, с большим удельным сопротивлением грунта, которое там в 20÷50 раз выше среднеевропейских значений. Такое решение является исключительной мерой, позволяющей повысить чувствительность защит от ОЗЗ и обеспечить электробезопасность.

В России более миллиона километров ЛЭП продолжают работать в режиме изолированной нейтрали, и этому нет логичного объяснения.

Одной из последних стран, ушедших от изолированной нейтрали, уже в ХХI веке оказалась Италия. В 2000-х годах работа сетей СН в этой стране перешла на компенсированную нейтраль⎘.

В ряде европейских стран (Германии, Чехии, Австрии и др.) в сетях с резонансным заземлением нейтрали через ДГР параллельно устанавливается и резистор (выполняется комбинированное заземление).

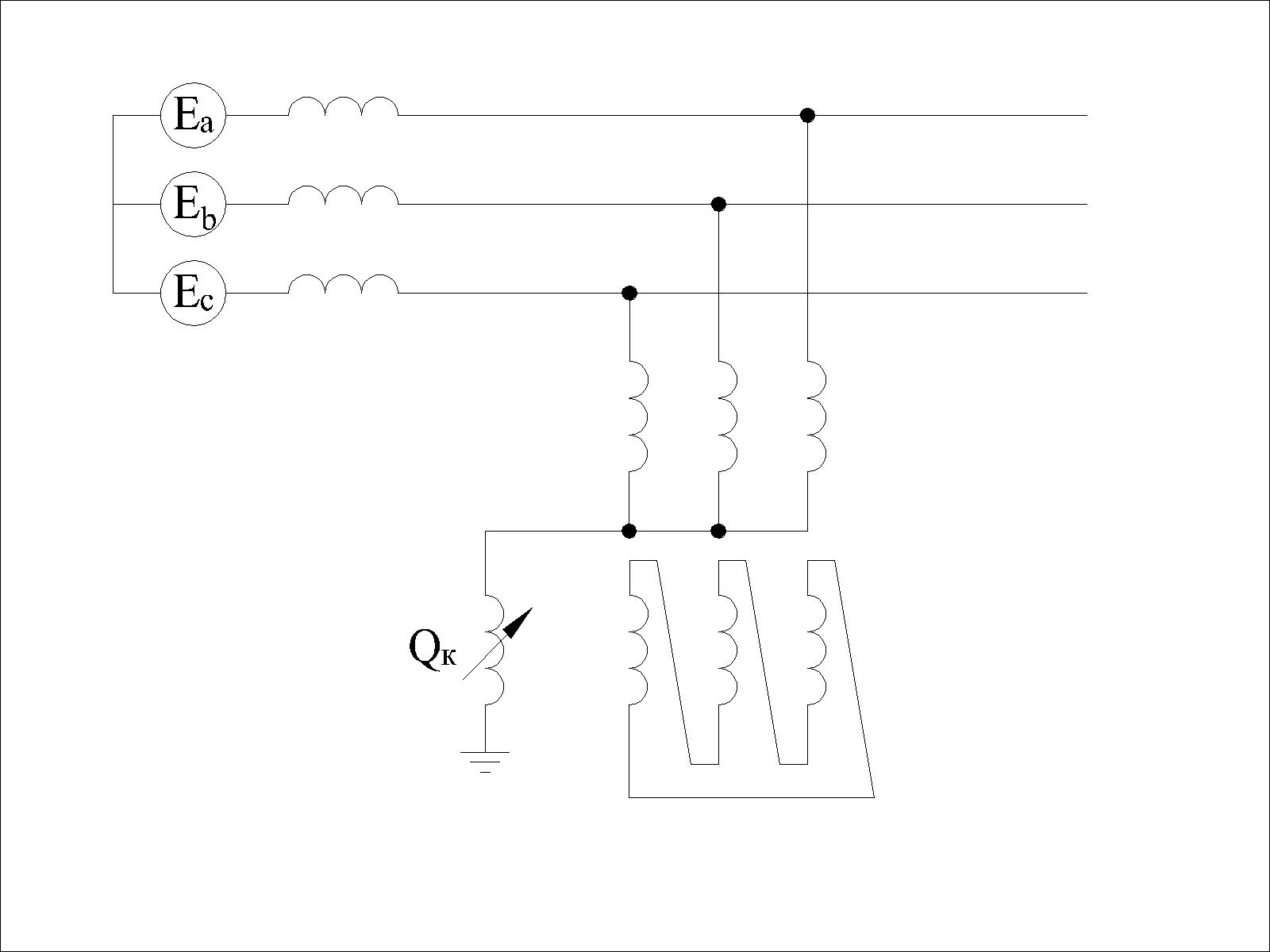

Электрическая схема компенсированной нейтрали

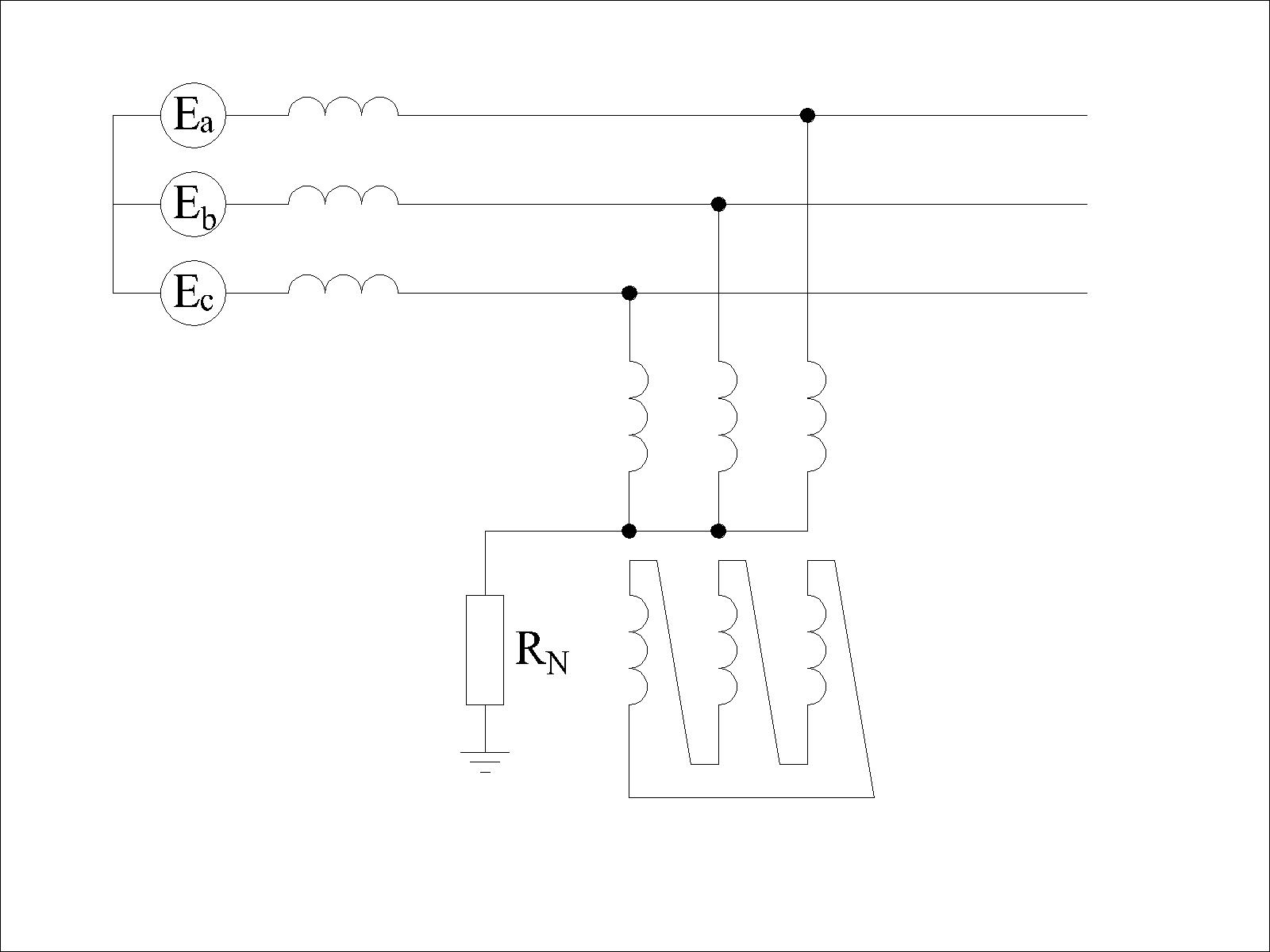

Электрическая схема сети, заземлённой через резистор

Существует практика глухого заземления в сетях СН, но большинство стран заземляют нейтраль через низкоомный или высокоомный резистор⎘.

4. Выбор режима заземления нейтрали

Выбор режима заземления нейтрали сети зависит от многих факторов:

  1. наличия вращающихся электрических машин;
  2. величины однофазного тока замыкания на землю;
  3. схемы построения РЗ от замыканий на землю;
  4. электрической прочности изоляции электрооборудования;
  5. возможности резервирования нагрузки;
  6. электробезопасности;
  7. наличия явновыведенной нейтрали сети;
  8. типа сети — связанной с энергосистемой или работающей автономно.

Наличие высоковольтных электрических машин — самый главный фактор, на который нужно обратить внимание при выборе режима. Для предотвращения выгорания активной стали статора при ОЗЗ должно быть обеспечено быстрое отключение электродвигателя (или генератора) релейной защитой. Может быть поэтому именно нефтяные и газовые компании России, эксплуатирующие большое количество такого оборудования, сейчас являются флагманами ухода от изолированной нейтрали. В методических указаниях ОАО Газпром [2] имеется таблица с подробными вариантами выбора того или иного режима. Согласно ней можно заземлить нейтраль через высокоомный или низкоомный резистор, выполнить комбинирование заземление... но изолированной нейтрали там нет!

Величина суммарного ёмкостного тока ОЗЗ I — второй по значимости фактор, от которого зависит выбор нужного направления. Об этом нашими соотечественниками написано много материалов. Если попытаться сформулировать кратко, то при I≤10А рекомендуется высокоомное заземление, при I>10А — низкоомное, компенсированное или комбинированное.

Действие защиты от ОЗЗ на сигнал или отключение может зависеть от исходных условий, таких как сохранение бесперебойности, вид обслуживания и пр.

По данным МУ [2] даже при небольших токах ОЗЗ (≤10А) значение амплитуды перенапряжений может достигать 3,5÷3,8-фазного напряжения Uф. При токах от 10 до 20 А перенапряжения не превышают Uф, но от 20 до 50 А перенапряжения могут быть до 2,7Uф, а при расстройке компенсации на 15-30% перенапряжения равны (2,8÷3,0)Uф. Обо всём этом нужно помнить, если известно, какое оборудование будет эксплуатироваться в сети, новое или старое, двигатели или трансформаторы.

Возможность резервирования, в свою очередь, не определяется лишь наличием или отсутствием АВР. Известны случаи [1], когда добиться сохранения сложного технологического процесса при автоматическом переключении питания с одного источника на другой не удаётся.

Об электробезопасности не нужно забывать при искусственном (даже кратковременном) увеличении тока ОЗЗ в сети с низкоомным заземлением, где токи могут достигать 1000А.

В сети 35 кВ реализовать заземление проще всего — на многих трансформаторах имеется явновыведенная нейтраль. В подавляющем большинстве сетей 6-20 кВ для этих целей понадобится отдельный специальный трансформатор (фильтр).

В случае объединения подстанций с различными схемами заземления нейтрали, релейная защита может работать некорректно, поэтому таких режимов следует избегать. В исключительных случаях допускается установка разделительного трансформатора для создания гальванической развязки.

ВЫВОД

Пора уже признать, что большинство сетей СН, сетей с изолированной нейтралью от 6 до 35 кВ, работают неправильно. Логического объяснения такому распространению изолированной нейтрали в России, в то время, когда большинство стран мира от неё отказались, нет.

Часть отечественных энергетиков склоняется к тому, чтобы развить практику компенсированной нейтрали, часть — требует перехода на резистивное заземление. О расчёте ДГР и создании компенсированной нейтрали можно прочитать в нашем предыдущем материале, о резистивном заземлении нейтрали и выборе резисторов для этого — в следующем.

ССЫЛОЧНАЯ ЛИТЕРАТУРА:

  1. Фишман В.С. Нейтраль распределительных сетей. Какое решение предпочтительнее? Новости электротехники, № 84, 2013⎘.
  2. СТО Газпром 2-1.11-070-2006. Методические указания по выбору режима заземления нейтрали в сетях напряжением 6 и 10 кВ дочерних обществ и организаций ОАО «Газпром»⎘.
  3. Титенков С.С., Пугачев А.А. Режимы заземления нейтрали в сетях 6-35 кВ и организация релейной защиты от однофазных замыканий на землю. Энергоэксперт, № 2 — 2010⎘.
  4. Телегин А.В., Ширковец А.И. Проблематика замыканий на землю и режим заземления нейтрали в сетях среднего напряжения стран Европы и Америки. Наука, 2012⎘.
  5. Цапенко Е.Ф. Замыкания на землю в сетях 6-35 кВ. 1986⎘.
  6. Емельянов Н.И., Ширковец А.И. Актуальные вопросы применения резистивного и комбинированного заземления нейтрали в электрических сетях 6–35 кВ. Энергоэксперт, № 2 — 2010⎘.
