В предыдущей статье⎘ мы разобрали модульный автоматический выключатель (АВ). Следующим этапом представляем Вашему вниманию блочный АВ.
Блочные АВ представляют собой более громоздкие устройства (относительно модульных), из которых выделяют АВ в литом корпусе и воздушные АВ.
Порядок действий при выборе и проверке блочных АВ остаётся тем же⎘. А каковы главные особенности АВ блочного типа, где находят им применение, и насколько велик их выбор – попытаемся решить в настоящей статье.
ВЫДЕЛЯЮТ НЕСКОЛЬКО ОСОБЕННОСТЕЙ (ПРЕИМУЩЕСТВ) У АВТОМАТОВ БЛОЧНОГО ТИПА:
1) стойкость к большим токам короткого замыкания (КЗ);
2) способность пропускания и коммутации больших нагрузок;

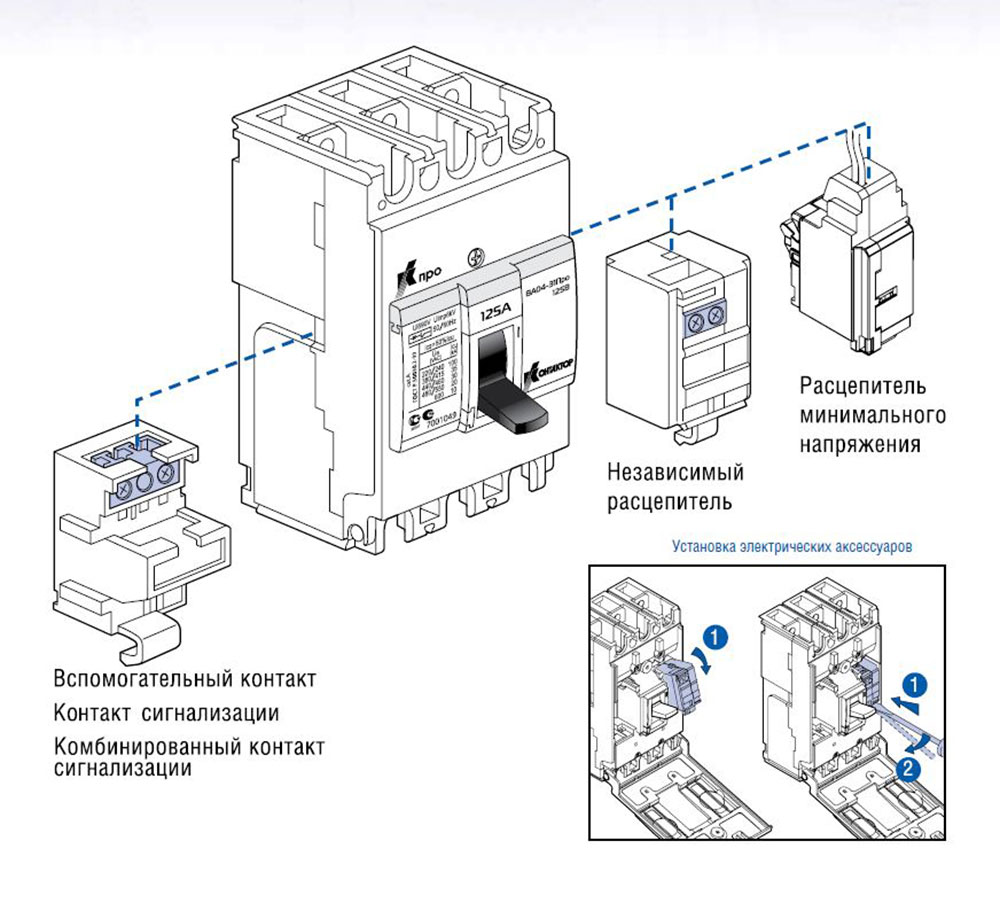

3) возможность комплектации дополнительными блоками (контактами сигнализации срабатывания, вспомогательными контактами, независимым расцепителем, расцепителем минимального напряжения и др.);
4) возможность оборудования электродвигательным приводом;
5) ремонтопригодность;

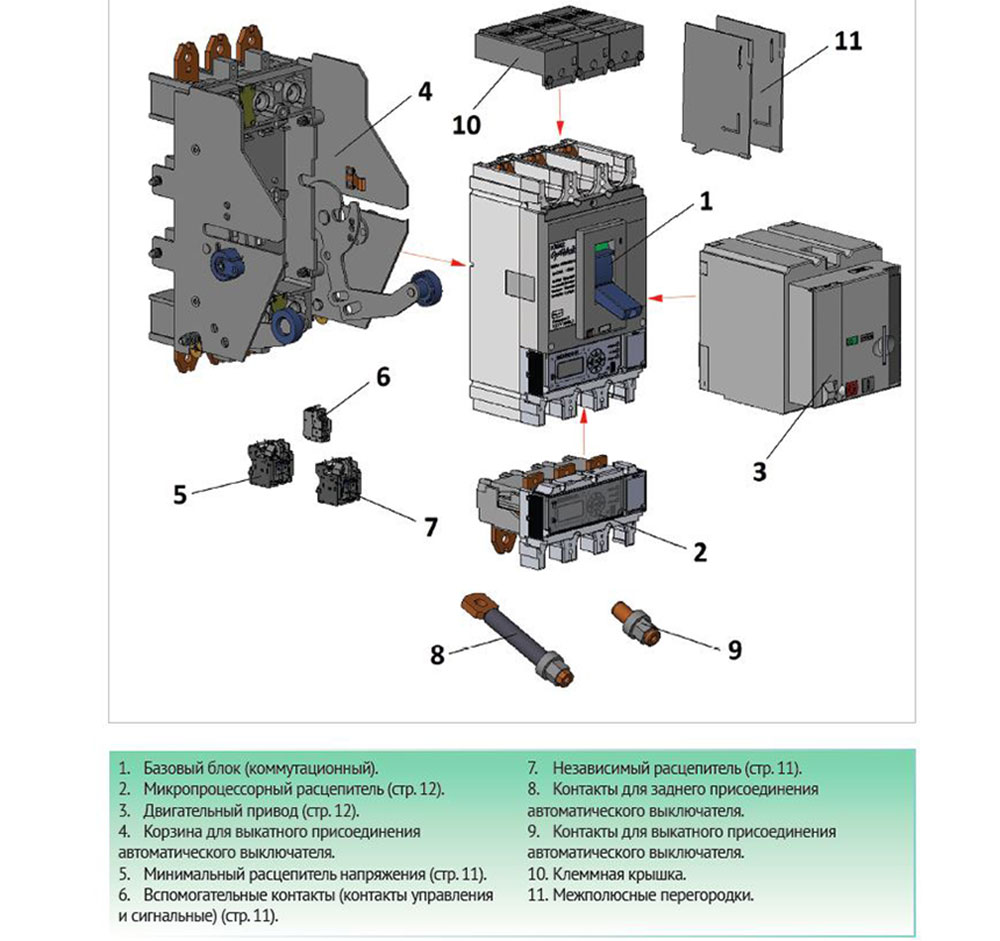

6) помимо стационарного – применение втычного и выдвижного исполнения.
Стойкость к большим токам КЗ зачастую необходима при установке в НКУ, ГРЩ, ВРУ, ЩСН административных и жилых зданий и подстанций: там, где аварийные токи могут превышать 10 кА и подавляющее большинство модульных автоматов не пройдёт проверку на коммутационную способность.
Номинальные токи блочных выключателей начинаются от 100 А и выше, с возможностью регулировок от 40 (иногда 16) А.
Установка дополнительных блоков в АВ позволяет без изменения их габаритов создавать современный, удобный в обслуживании пункт питания низковольтного оборудования с возможностью дистанционного управления.
С помощью электродвигательного привода выключателей можно реализовывать схему АВР без включения в цепь контакторов.
Возможность ремонта устройств позволяет продлить срок их эксплуатации без замены.

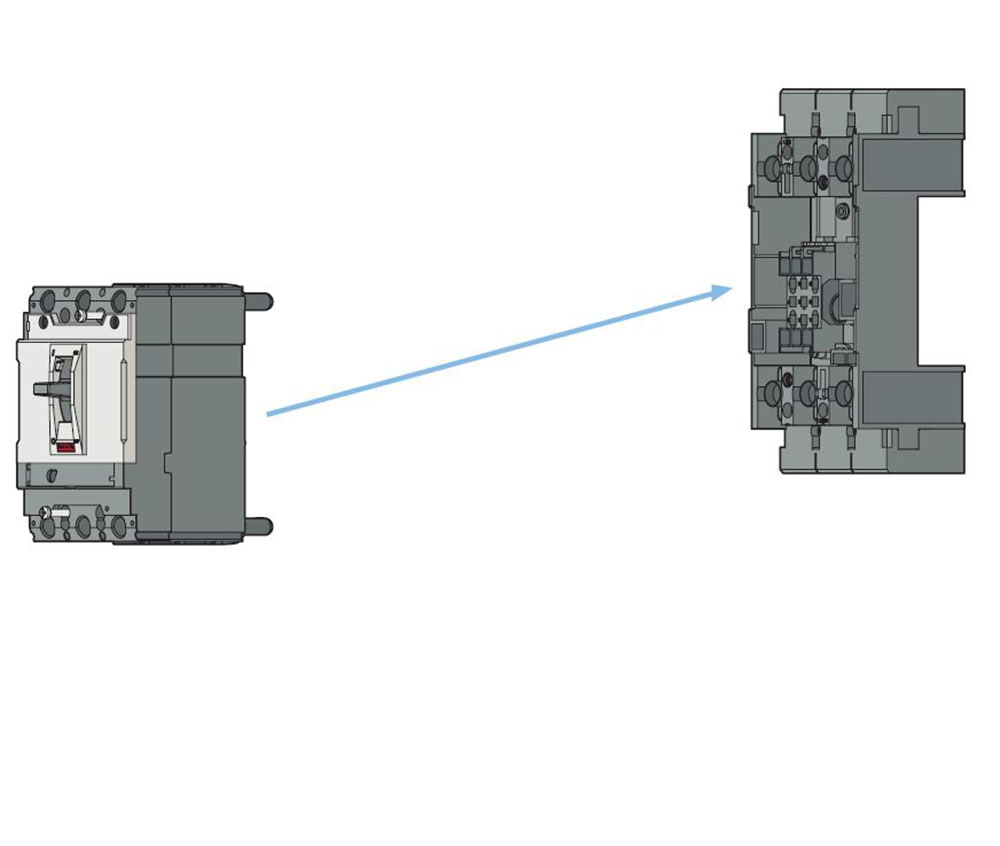

ВЫДВИЖНОЕ (ВТЫЧНОЕ) ИСПОЛНЕНИЕ КАЧЕСТВЕННО ОТЛИЧАЕТСЯ СЛЕДУЮЩИМ:
1) быстрая возможность замены аппарата на резервный, того же типа, что очень важно для ответственных потребителей;
2) вывод аппарата в ремонт, добавление или замена дополнительных блоков в безопасных условиях при наличии напряжения на шинах;
3) контрольное (тестовое) положение выключателей позволяет проверить его работоспособность и правильность схемы управления без включения нагрузки (необходимо при питании потребителей, включение которых в режиме опробования недопустимо – например, насосы, станки).
ПОМИМО ПРЕИМУЩЕСТВ У БЛОЧНЫХ АВТОМАТОВ ИМЕЮТСЯ СЛЕДУЮЩИЕ НЕДОСТАТКИ:
1) габаритные размеры;
2) цена;
3) механический износ контактов (низкая износостойкость).
Так мы рассмотрели особенности автоматов блочного типа и возможности их применения, а теперь рассмотрим их разновидности.
ЭТО АВТОМАТЫ:
1) с нерегулируемой(-ми) защитой(-ми) (термомагнитным расцепителем, назовём их автоматами первого класса);
2) с регулируемой тепловой защитой Ir и нерегулируемой мгновенной токовой отсечкой (ТО) Im (термомагнитным расцепителем, автомат второго класса);
3) с регулируемыми тепловой защитой Ir и мгновенной ТО Im (термомагнитным расцепителем, автомат третьего класса);
4) с регулируемыми тепловой защитой Ir, селективной Isd и мгновенной Ii ТО (электронным расцепителем, автомат четвёртого класса).
Если защищаемая линия короткая, либо её сечение велико и ток короткого замыкания в конце оказывается достаточно большим (более 10-кратной токовой отсечки выбираемого автомата), то вполне достаточной оказывается установка АВ первого или второго класса. АВ первого класса не регулируется, а второго – допускает лишь небольшую настройку тепловой защиты (0,8..1∙In, некоторые 0,63..1∙In).
Почти все АВ первого и второго класса имеют 10-кратную отсечку, что исключает их применение в протяжённых линиях с малыми токами короткого замыкания, когда необходима отсечка, лишь в 5-8 раз превышающая ток нагрузки. В данном случае выручит автомат третьего класса, с регулируемыми защитами.
Если и третий вариант не позволяет правильно настроить защиты, то необходим АВ с электронным расцепителем (четвёртого класса). Он имеет больший диапазон регулировок и помимо соблюдения чувствительности поможет всецело согласовать защиты с выше- и нижестоящими аппаратами защиты. Отсюда пошло второе его название – «селективный». Автоматы с электронным расцепителем рассматриваются в следующей статье⎘.
По аналогии с предыдущим выпуском всю информацию по блочным АВ первого – третьего класса сведём в таблицы. Набор функций и характеристик, указанный в таблицах, представлен в каталогах производителей. Этой информации достаточно для правильного заказа автоматов у поставщиков. В скобках указаны возможные варианты для заказа. Например, если исключить параметры, заключённые в скобки, получим автомат, отвечающий минимальным требованиям. Стоимость указана в рублях, в ценах 2019 года с сайтов крупных поставщиков. Взаимозаменяемые аппараты (с идентичными или схожими характеристиками) выделены одинаковым цветом – для наглядности.
ПОЛНАЯ ИНФОРМАЦИЯ ДОСТУПНА ДЛЯ СКАЧИВАНИЯ

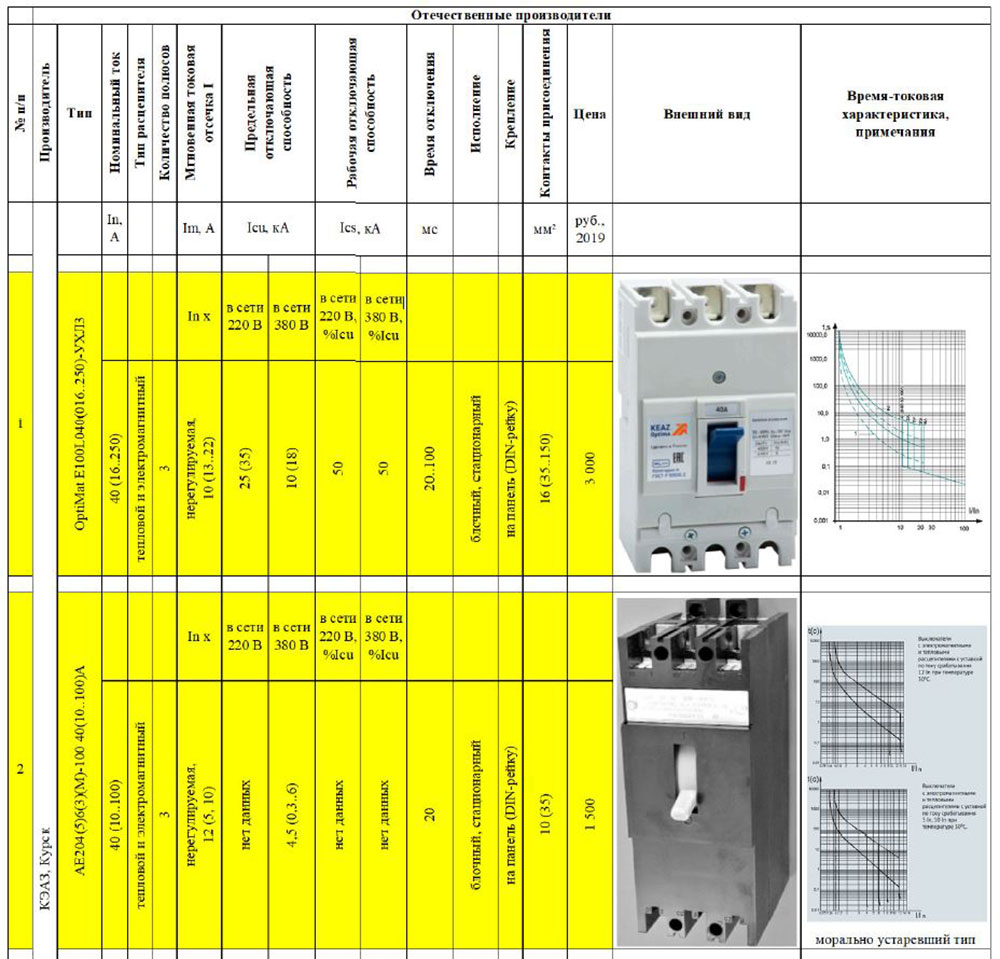

1.1 Отечественные АВ с нерегулируемыми защитами↩
1.2 Зарубежные АВ с нерегулируемыми защитами↩
2.1 Отечественные АВ с регулируемой тепловой защитой и нерегулируемой мгновенной ТО↩
2.2 Зарубежные АВ с регулируемой тепловой защитой и нерегулируемой мгновенной ТО↩

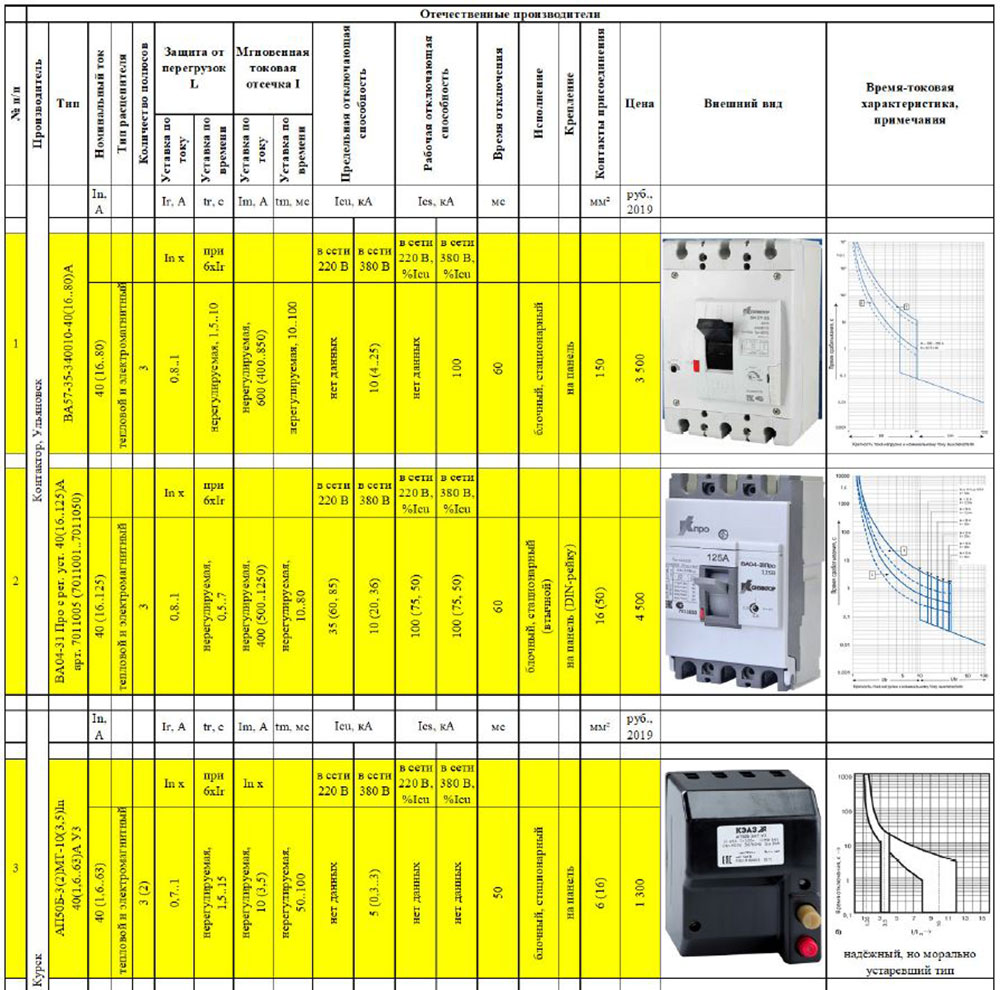

3.1 Отечественные АВ с регулируемыми тепловой защитой и мгновенной ТО↩
3.2 Зарубежные АВ с регулируемыми тепловой защитой и мгновенной ТО↩
