Пусконаладочные работы (ПНР) — это комплекс работ, выполняемых на завершающей стадии строительства, реконструкции или капитального ремонта объекта для качественной оценки вводимого оборудования.
Запуск любого объекта энергетики, как правило, осуществляется после пусконаладки, комплексного опробования и приёмки в эксплуатацию. Первое — находится в зоне ответственности подрядной организации, второе и третье — непосредственного заказчика (застройщика). Последующий ввод электроустановки в эксплуатацию по проектной схеме производится после получения разрешения от органов Ростехнадзора и органа исполнительной власти, выдавшего разрешение на строительство (последнее — по необходимости).
Настоящая статья не ставит своей целью рассказать о правилах ввода в работу оборудования — на это составляются отдельные программы ПНР, она призвана лишь сформировать укрупнённый состав этих работ, обычно отражаемый в ведомости ПНР.
СОДЕРЖАНИЕ:
1. Кому может быть полезна эта статья
Кажется очевидным, что данная работа в первую очередь призвана на помощь наладчикам, выполняющим свои должностные обязанности. Но наиболее остро этот вопрос встаёт ещё на этапе проектирования. Дело в том, что раньше стоимость этих работ на этапе ПД учитывалась укрупнённо, процентным отношением от стоимости оборудования, и необходимости в детальном описании этих работ у проектировщика не возникало. После введения Методики [1] многое изменилось, и теперь без составления ведомости ПНР не обходится ни один проект.
Главные лица, кому призвана помочь данная статья: специалист сметной части проекта и инженер (инженеры), участвующий в составлении ведомости объёмов работ.
2. Источники информации
В качестве основных источников информации использовано несколько документов. Часть исходной информации содержится в главе 1.8 ПУЭ [2], более детальный состав работ можно найти в СТО Россетей [3], наименования и шифр расценок — в сборниках [4], [5]. Срок действия старой редакции Правил технической эксплуатации [6] уже истёк, но именно этот документ, по нашему мнению, наиболее удобен в работе — приложение с нормами испытаний авторы не включили в последнюю версию документа.
3. Пояснения к ведомостям ПНР
Для удобства весь объём ПНР по оборудованию сведён в отдельные раскрывающиеся таблицы. Таблицы скомпонованы по разделам согласно составу ПД. Порядок таблиц внутри разделов определён на основании запросов пользователей в сети Интернет, от наиболее актуального — к наименее.
Значения в графе «количество» приняты в соответствии с типовыми программами ПНР. Например, измерение сопротивления изоляции должно производиться мегаомметром у кабелей, объединённых вместе по принципу функционального назначения (цепи переменного тока, постоянного тока, выходные, отключения, сигнализации и пр.), то есть пучками. Испытания всех элементов тоже требуются не всегда. Непоследнюю роль в количественном определении той или иной позиции играют затраты человеческого труда (чел*ч), указанные в последнем столбце сборников. Согласно ним количество измерений и испытаний обмоток ТН и ТТ принято по количеству оборудования, а не обмоток.

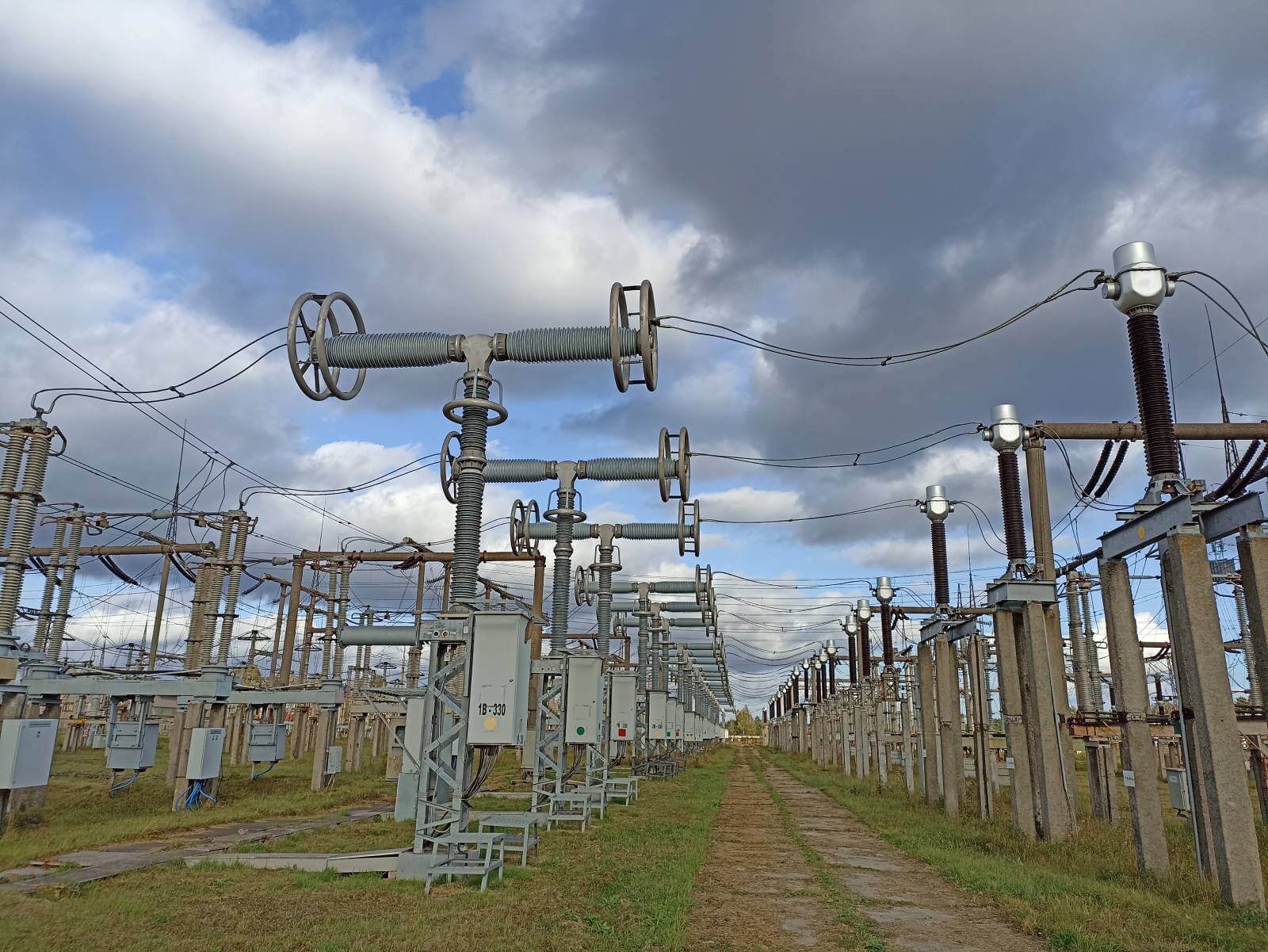

4. Ведомость ПНР основного оборудования
ПНР выключателя
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель воздушный с воздухонаполненным отделителем напряжением до 35..500 кВ | шт. | 1 | 01-03-008-01..009-05 |
| 2 | Схема вторичной коммутации масляного выключателя с дистанционным управлением до 11..220 кВ | схема | 1 | 01-03-020-03..5 |
| 3 | Устройство подогрева воздушного выключателя с одним нагревательным элементом | шт. | 1 | 01-03-022-01 |
| 4 | За каждый нагревательный элемент сверх одного добавить к расценке 01-03-022-01 | шт. | 1 | 01-03-022-02 |
| 5 | Измерение активного, индуктивного сопротивлений и ёмкости электрических машин и аппаратов | шт. | 1 | 01-11-022-01 |
| 6 | Электродвигатель асинхронный с короткозамкнутым ротором, напряжением до 1 кВ | шт. | 1 | 01-07-001-01 |
| 7 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 8 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 3 | 01-11-028-02 |
| 9 | Испытание аппарата коммутационного напряжением до 35 кВ | испыт. | 1 | 01-12-021-02 |
| 10 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель воздушный с воздухонаполненным отделителем напряжением до 35..500 кВ | шт. | 1 | 01-03-008-01..009-05 |
| 2 | Трансформатор тока, встроенный во вводы выключателя, силового трансформатора | шт. | 1 | 01-02-017-07 |
| 3 | Схема вторичной коммутации масляного выключателя с дистанционным управлением до 11..220 кВ | схема | 1 | 01-03-020-03..5 |
| 4 | Устройство подогрева воздушного выключателя с одним нагревательным элементом | шт. | 1 | 01-03-022-01 |
| 5 | За каждый нагревательный элемент сверх одного добавить к расценке 01-03-022-01 | шт. | 1 | 01-03-022-02 |
| 6 | Измерение активного, индуктивного сопротивлений и ёмкости электрических машин и аппаратов | шт. | 1 | 01-11-022-01 |
| 7 | Электродвигатель асинхронный с короткозамкнутым ротором, напряжением до 1 кВ | шт. | 1 | 01-07-001-01 |
| 8 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 9 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 3 | 01-11-028-02 |
| 10 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 12 | 01-11-028-02 |
| 11 | Испытание аппарата коммутационного напряжением до 35 кВ | испыт. | 1 | 01-12-021-02 |
| 12 | Испытание вторичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-03 |
| 13 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель вакуумный напряжением до 11 кВ | шт. | 1 | 01-03-008-05 |
| 2 | Схема вторичной коммутации масляного выключателя с дистанционным управлением до 11..35 кВ | схема | 1 | 01-03-020-03..4 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 3 | 01-11-028-02 |
| 5 | Испытание аппарата коммутационного напряжением до 35 кВ | испыт. | 1 | 01-12-021-02 |
| 6 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель трёхполюсный напряжением до 1 кВ | шт. | 1 | 01-03-002-04..17 |
| 2 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 3 | Испытание аппарата коммутационного напряжением до 1 кВ (силовых цепей) | испыт. | 1 | 01-12-021-01 |
ПНР кабеля
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 2 | 01-11-011-01 |
| 2 | Фазировка электрической линии или трансформатора с сетью напряжением свыше 1 кВ | фазир. | 1 | 01-11-024-02 |
| 3 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 1 | 01-11-028-01 |
| 4 | Испытание кабеля силового длиной до 500 м напряжением до 110 кВ | испыт. | 1 | 01-12-027-01..3 |
| 5 | За каждые последующие 500 м испытания силового кабеля напряжением до 110 кВ добавлять к расценке 01-12-027 | испыт. | 1 | 01-12-027-04..6 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 2 | 01-11-011-01 |
| 2 | Фазировка электрической линии или трансформатора с сетью напряжением до 1 кВ | фазир. | 1 | 01-11-024-01 |
| 3 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 1 | 01-11-028-01 |
ПНР трансформатора
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор силовой трёхфазный масляный двухобмоточный напряжением до 11..500 кВ, мощностью до 0,32..1000 MBA | шт. | 1 | 01-02-002-01..5-06 |
| 2 | Схема образования участка сигнализации | уч. | 1 | 01-10-002-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 2 | 01-11-028-02 |
| 5 | Испытание трансформаторного масла на пробой | испыт. | 1 | 01-11-029-02 |
| 6 | Испытание обмотки трансформатора силового | испыт. | 2 | 01-12-010-02 |
| 7 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор силовой трёхфазный масляный двухобмоточный напряжением до 11..500 кВ, мощностью до 0,32..1000 MBA | шт. | 1 | 01-02-002-01..3-11 |
| 2 | Трансформатор тока, встроенный во вводы выключателя, силового трансформатора | шт. | 1 | 01-02-017-07 |
| 3 | Автоматический регулятор напряжения силовых трансформаторов | устр. | 1 | 01-05-028-02..3 |
| 4 | Схема разводки трехпроводной системы с количеством панелей (шкафов, ячеек) до 2 | схема | 1 | 01-06-021-01 |
| 5 | Электродвигатель асинхронный с короткозамкнутым ротором, напряжением до 1 кВ | шт. | 6 | 01-07-001-01 |
| 6 | Функциональная группа управления релейно-контакторная с общим числом внешних блокировочных связей до 200 | шт. | 1 | 01-09-010-01..8 |
| 7 | Схема образования участка сигнализации | уч. | 1 | 01-10-002-01 |
| 8 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 20 | 01-11-011-01 |
| 9 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 2 | 01-11-028-02 |
| 10 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 6 | 01-11-028-02 |
| 11 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 6 | 01-11-028-02 |
| 12 | Испытание трансформаторного масла на пробой | испыт. | 2 | 01-11-029-02 |
| 13 | Испытание обмотки трансформатора силового | испыт. | 2 | 01-12-010-02 |
| 14 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
| 15 | Испытание вторичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-03 |
| 16 | Присоединение с количеством взаимосвязанных устройств до 20 шт. | прис. | 1 | 01-13-001-01..4 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор силовой однофазный масляный напряжением до 11 кВ | шт. | 1 | 01-02-004-02 |
| 2 | Схема образования участка сигнализации | уч. | 1 | 01-10-002-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 5 | Испытание трансформаторного масла на пробой | испыт. | 1 | 01-11-029-02 |
| 6 | Испытание обмотки трансформатора силового | испыт. | 1 | 01-12-010-02 |
| 7 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
ПНР шкафа
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель трёхполюсный напряжением до 1 кВ | шт. | 10 | 01-03-002-04..17 |
| 2 | Схема разводки трехпроводной системы с количеством панелей (шкафов, ячеек) до 2 | схема | 1 | 01-06-021-01 |
| 3 | За каждую последующую панель (шкаф, ячейку) свыше 2 | схема | 1 | 01-06-021-02 |
| 4 | Схема резервирования питания трехпроводной системы от другого источника питания с устройством релейно-контакторного переключателя | схема | 1 | 01-06-022-02 |
| 5 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 6 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 2 | 01-11-028-01 |
| 7 | Испытание аппарата коммутационного напряжением до 1 кВ (силовых цепей) | испыт. | 3 | 01-12-021-01 |
ПНР заземления
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Измерение сопротивления растеканию тока заземлителя (контуру с диагональю до 1000 м) | измер. | 10 | 01-11-010-01..5 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 30 | 01-11-011-01 |
| 3 | Определение удельного сопротивления грунта | измер. | 1 | 01-11-012-01 |
| 4 | Замер полного сопротивления цепи «фаза-нуль» | измер. | 3 | 01-11-013-01 |
| 5 | Снятие характеристик для определения напряжения прикосновения в точках, указанных в проекте | точек | 1 | 01-11-014-01 |
ПНР генератора
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Генератор синхронный (компенсатор) напряжением до 1 кВ, мощностью до (свыше) 100 кВт | шт. | 1 | 01-01-001-01..02 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 3 | 01-11-028-02 |
| 4 | Испытание обмотки статора генератора напряжением до 1 кВ, мощностью до 1 МВт | испыт. | 1 | 01-12-001-01 |
| 5 | Испытание обмотки возбуждения электрической машины явнополюсной | испыт. | 1 | 01-12-003-02 |
ПНР трансформатора тока
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор тока измерительный выносной напряжением: до 750 кВ | шт. | 1 | 01-02-017-01..06 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 2 | 01-11-028-02 |
| 4 | Испытание первичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-02 |
| 5 | Испытание вторичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-03 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор тока измерительный нулевой последовательности без подмагничивания | шт. | 1 | 01-02-018-01 |
| 2 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 3 | Испытание вторичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-03 |
ПНР разъединителя
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Разъединитель трёхполюсный (однополюсный) напряжением до 1150 кВ | шт. | 1 | 01-03-005-01..08 |
| 2 | Схема вторичной коммутации разъединителя с дистанционным управлением до 1150 кВ | схема | 1 | 01-03-024-01..7 |
| 3 | Устройство подогрева воздушного выключателя с одним нагревательным элементом | шт. | 1 | 01-03-022-01 |
| 4 | За каждый нагревательный элемент сверх одного добавить к расценке 01-03-022-01 | шт. | 1 | 01-03-022-02 |
| 5 | Электродвигатель асинхронный с короткозамкнутым ротором, напряжением до 1 кВ | шт. | 3 | 01-07-001-01 |
| 6 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 7 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 4 | 01-11-028-02 |
| 8 | Измерение переходных сопротивлений постоянному току напряжением до 110 кВ | измер. | 6 | 01-11-021-01..3 |
| 9 | Испытание аппарата коммутационного напряжением до 35 кВ | испыт. | 1 | 01-12-021-02 |
| 10 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Разъединитель однополюсный напряжением от 110 до 220 кВ | шт. | 1 | 01-03-005-04 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение переходных сопротивлений постоянному току напряжением до 110 кВ | измер. | 1 | 01-11-021-03 |
ПНР изоляции
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 2 | Испытание изолятора опорного отдельного одноэлементного | испыт. | 1 | 01-12-024-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Испытание трёх элементов изолятора опорного многоэлементного или подвесного | испыт. | 1 | 01-12-024-02 |
ПНР трансформатора напряжения
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор напряжения измерительный однофазный напряжением: до 750 кВ | шт. | 1 | 01-02-015-01..08 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 2 | 01-11-028-02 |
| 4 | Испытание первичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-02 |
| 5 | Испытание вторичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-03 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор напряжения измерительный трёхфазный напряжением: до 35 кВ | шт. | 1 | 01-02-016-01..03 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 2 | 01-11-028-02 |
| 4 | Испытание первичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-02 |
| 5 | Испытание вторичной обмотки трансформатора измерительного | испыт. | 1 | 01-12-010-03 |
ПНР комплектного распределительного устройства (КРУ)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Измерение переходных сопротивлений постоянному току контактов шин распределительных устройств напряжением до 110 кВ | измер. | 10 | 01-11-021-01..3 |
| 2 | Фазировка электрической линии или трансформатора с сетью напряжением свыше 1 кВ | фазир. | 1 | 01-11-024-02 |
| 3 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 4 | Испытание сборных и соединительных шин напряжением до 35 кВ | испыт. | 1 | 01-12-020-01..2 |
| 5 | Электрически взаимосвязанные устройства в электроустановках. Присоединение с количеством взаимосвязанных устройств до 5 шт. | прис. | 3 | 01-13-001-02 |
| 6 | ПНР на оборудование согласно перечню в других таблицах |
ПНР реактора
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 2 | Испытание изолятора опорного отдельного одноэлементного | испыт. | 1 | 01-12-024-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Трансформатор силовой однофазный масляный напряжением до 11 кВ | шт. | 1 | 01-02-004-02 |
| 2 | Автоматический регулятор, программируемый микропроцессорный комплекс | устр. | 1 | 01-05-028-05 |
| 3 | Схема образования участка сигнализации | уч. | 1 | 01-10-002-01 |
| 4 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 5 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 6 | Испытание трансформаторного масла на пробой | испыт. | 1 | 01-11-029-02 |
| 7 | Испытание обмотки трансформатора силового | испыт. | 2 | 01-12-010-02 |
| 8 | Испытание цепи вторичной коммутации | испыт. | 1 | 01-12-029-01 |
ПНР ограничителя перенапряжений (ОПН)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Датчик контактный механический с числом цепей управления до 2 | шт. | 1 | 01-09-001-01 |
| 2 | Измерение токов утечки ограничителя перенапряжений | измер. | 1 | 01-11-027-02 |
| 3 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
ПНР конденсатора
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Конденсатор статический напряжением до 1 кВ однофазный | шт. | 120 | 01-08-033-01..05 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение активного, индуктивного сопротивлений и ёмкости электрических машин и аппаратов | измер. | 3 | 01-11-022-01 |
| 4 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 3 | 01-11-028-02 |
| 5 | Испытание конденсатора статического напряжением до 10 кВ | испыт. | 3 | 01-12-022-02 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Конденсатор статический однофазный напряжением до 110 кВ | шт. | 1 | 01-08-033-04..05 |
| 2 | Устройство отбора напряжения ШОН301 С-380, П10Н302С-1000 | шт. | 1 | 01-02-016-04 |
| 3 | Разъединитель однополюсный напряжением от 110 до 220 кВ | шт. | 1 | 01-03-005-04 |
| 4 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 5 | Измерение активного, индуктивного сопротивлений и ёмкости электрических машин и аппаратов | измер. | 1 | 01-11-022-01 |
| 6 | Измерение сопротивления изоляции мегаомметром обмоток машин и аппаратов | измер. | 1 | 01-11-028-02 |
| 7 | Испытание аппарата коммутационного напряжением до 35 кВ | испыт. | 1 | 01-12-021-02 |
| 8 | Испытание конденсатора статического напряжением до 10 кВ | испыт. | 1 | 01-12-022-02 |
ПНР системы оперативного постоянного тока (СОПТ)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель постоянного тока быстродействующий напряжением до 1 кВ, номинальный ток до 1000 А | шт. | 10 | 01-03-003-01 |
| 2 | Система постоянного тока с одной аккумуляторной батареей без элементного коммутатора | шт. | 1 | 01-06-001-01 |
| 3 | Схема разводки трехпроводной системы с количеством панелей (шкафов, ячеек) до 2 | схема | 1 | 01-06-021-01 |
| 4 | За каждую последующую панель (шкаф, ячейку) свыше 2 | схема | 1 | 01-06-021-02 |
| 5 | Схема резервирования питания трехпроводной системы от другого источника питания с устройством релейно-контакторного переключателя | схема | 1 | 01-06-022-02 |
| 6 | Устройство контроля уровня напряжения переменного или выпрямленного оперативного тока | устр. | 2 | 01-06-023-01 |
| 7 | Схема контроля изоляции электрической сети: с применением релейно-контакторной аппаратуры и бесконтактных элементов | схема | 2 | 01-10-010-02 |
| 8 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 9 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 2 | 01-11-028-01 |
| 10 | Испытание аппарата коммутационного напряжением до 1 кВ (силовых цепей) | испыт. | 3 | 01-12-021-01 |
| 11 | Электрически взаимосвязанные устройства в электроустановках. Присоединение с количеством взаимосвязанных устройств до 5 шт. | прис. | 2 | 01-13-001-02 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Устройство выпрямительное с тремя режимами стабилизации напряжения или тока зарядки аккумуляторной батареи мощностью: до 50 кВА | устр. | 1 | 01-06-003-01..2 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 1 | 01-11-028-01 |
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | ПНР включены в ШПТ |
ПНР ВЧ заградителя
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | ПНР не выполняются |
5. Ведомость ПНР оборудования РЗА
ПНР шкафа зажимов
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Выключатель трёхполюсный напряжением до 1 кВ | шт. | 4 | 01-03-002-04..17 |
| 2 | Схема разводки трехпроводной системы с количеством панелей (шкафов, ячеек) до 2 | схема | 1 | 01-06-021-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 2 | 01-11-028-01 |
| 5 | Испытание аппарата коммутационного напряжением до 1 кВ (силовых цепей) | испыт. | 2 | 01-12-021-01 |
ПНР шкафа противоаварийной автоматики (ПА)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Устройство автоматической частотной разгрузки (АЧР) с последующим АПВ после восстановления частоты | устр. | 2 | 01-05-023-01..2 |
| 2 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 5 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
ПНР шкафа защиты трансформатора
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Терминал защиты трансформаторов двухобмоточных | компл. | 1 | 01-04-035-02 |
| 2 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 5 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
ПНР шкафа оперативной блокировки разъединителей (ОБР)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Схема электромагнитной блокировки коммутационных аппаратов, количество блокируемых аппаратов до 30 | схема | 1 | 01-03-025-01..5 |
| 2 | Программируемый микропроцессорный комплекс | компл. | 1 | 01-05-028-05 |
| 3 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 4 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 5 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 6 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
ПНР центральной сигнализации (ЦС)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Схема образования участка сигнализации (центральной, технологической, местной, аварийной, предупредительной и др.) | уч. | 1 | 01-10-002-01 |
| 2 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 3 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 3 | 01-11-028-01 |
| 4 | Испытание цепи вторичной коммутации | испыт. | 3 | 01-12-029-01 |
ПНР шкафа основных защит линии
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Продольная дифференциальная защита линий | компл. | 1 | 01-04-020-03 |
| 2 | Терминал дистанционной и токовой защиты линий | компл. | 1 | 01-04-033-03 |
| 3 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 4 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 5 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 6 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
ПНР регистратора аварийных событий (РАС)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Устройство автоматического осциллографирования с записью предаварийного режима (магнитограф) | устр. | 1 | 01-05-010-03 |
| 2 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 3 | 01-11-028-01 |
| 5 | Испытание цепи вторичной коммутации | испыт. | 3 | 01-12-029-01 |
ПНР шкафа резервных защит и автоматики управления выключателем (АУВ)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Терминал дистанционной и токовой защиты линий | компл. | 1 | 01-04-033-03 |
| 2 | Терминал автоматики управления выключателем | компл. | 1 | 01-05-026-09 |
| 3 | Устройство резервирования отказа выключателя (УРОВ) при количестве присоединений до четырех (1 компл.) | компл. | 1 | 01-04-048-01 |
| 4 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 5 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 6 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 7 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
ПНР релейной защиты комплектного распределительного устройства (РЗ КРУ)
ПНР шкафа дифференциальной защиты шин (ДЗШ)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Дифференциальная защита шин при количестве присоединений до четырех с торможением | компл. | 1 | 01-04-021-03 |
| 2 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 3 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 4 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 5 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
ПНР шкафа высокочастотной защиты линии (ВЧ защит)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Высокочастотная защита направленная ПДЭ-2802 | компл. | 0,5 | 01-04-031-01 |
| 2 | Дистанционная защита ЭПЗ-1636 | компл. | 1 | 01-04-032-01 |
| 3 | Устройство блокировки при качаниях типа КРБ-125, КРБ-126 | компл. | 1 | 01-04-064-01 |
| 4 | Устройство блокировки при неисправностях цепей напряжения типа КРБ-12, КРБ-13 | компл. | 1 | 01-04-064-02 |
| 5 | Максимальная токовая защита направленная нулевой последовательности четырехступенчатая от замыканий на «землю» (комплект КЗ-10) | компл. | 1 | 01-04-013-05 |
| 6 | Двухфазная токовая отсечка и МТЗ с выдержкой времени (комплект КЗ-37) | компл. | 1 | 01-04-012-03 |
| 7 | Приемопередатчик для дифференциально-фазной или направленной дистанционной защиты линий ПВЗ, ПВЗ-90, ПВЗ-90М, ПВЗ-90М1 | компл. | 1 | 01-04-074-02 |
| 8 | Сбор и реализация сигналов информации устройств защиты, автоматики электрических и технологических сигналов | сигнал | 10 | 01-10-001-01 |
| 9 | Проверка наличия цепи между заземлителями и заземлёнными элементами | точек | 5 | 01-11-011-01 |
| 10 | Измерение сопротивления изоляции мегаомметром кабельных и других линий напряжением до 1 кВ, предназначенных для передачи электроэнергии к распределительным устройствам, щитам, шкафам, коммутационным аппаратам и электропотребителям | линия | 8 | 01-11-028-01 |
| 11 | Испытание цепи вторичной коммутации | испыт. | 8 | 01-12-029-01 |
Комплексное опробование
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Технологический комплекс, включающий агрегаты, связанные между собой непрерывным регулированием технологических параметров и взаимоконтролем режимов работы, в количестве до 30 шт. | компл. | 1 | 01-13-021-01..4 |
| 2 | Комплекс ПА с количеством взаимосвязанных устройств до 5 шт. | компл. | 1 | 01-13-040-01 |

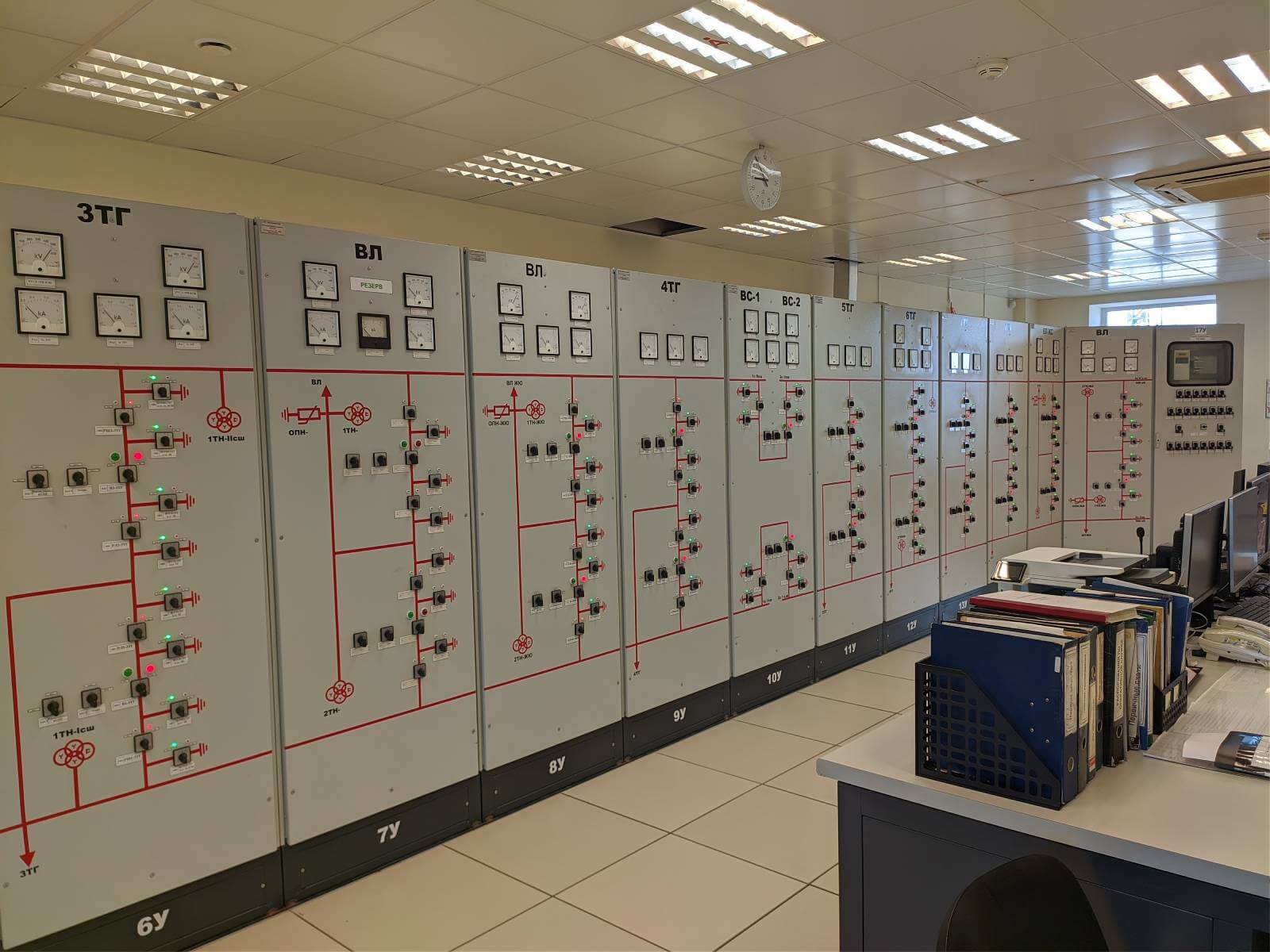

6. Ведомость ПНР оборудования АСУ ТП (ССПИ, телемеханики).
ПНР ССПИ (телемеханики)
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Автоматизированная система управления II категории технической сложности с количеством каналов (Кобщ) до 2560 | шт. | 1 | 02-01-002-01..20 |
| 2 | Инсталляция и базовая настройка общего и специального программного обеспечения | инст. | 1 | 02-02-001-01 |
| 3 | Функциональная настройка общего программного обеспечения, кол-во функций — 1 | функц. | 1 | 02-02-002-01 |
| 4 | Функциональная настройка специального программного обеспечения, кол-во функций — 1 | функц. | 1 | 02-02-003-01 |
| 5 | Автономная наладка АС II категории сложности | сист. | 1 | 02-02-004-02 |
| 6 | Комплексная наладка АС II категории сложности | сист. | 1 | 02-02-005-02 |
ПНР АСУ ТП
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Автоматизированная система управления III категории технической сложности с количеством каналов (Кобщ) до 2560 | шт. | 1 | 02-01-003-01..20 |
| 2 | Инсталляция и базовая настройка общего и специального программного обеспечения | инст. | 1 | 02-02-001-01 |
| 3 | Функциональная настройка общего программного обеспечения, кол-во функций — 1 | функц. | 1 | 02-02-002-01 |
| 4 | Функциональная настройка специального программного обеспечения, кол-во функций — 1 | функц. | 1 | 02-02-003-01 |
| 5 | Автономная наладка АС III категории сложности | сист. | 1 | 02-02-004-02 |
| 6 | Комплексная наладка АС III категории сложности | сист. | 1 | 02-02-005-02 |

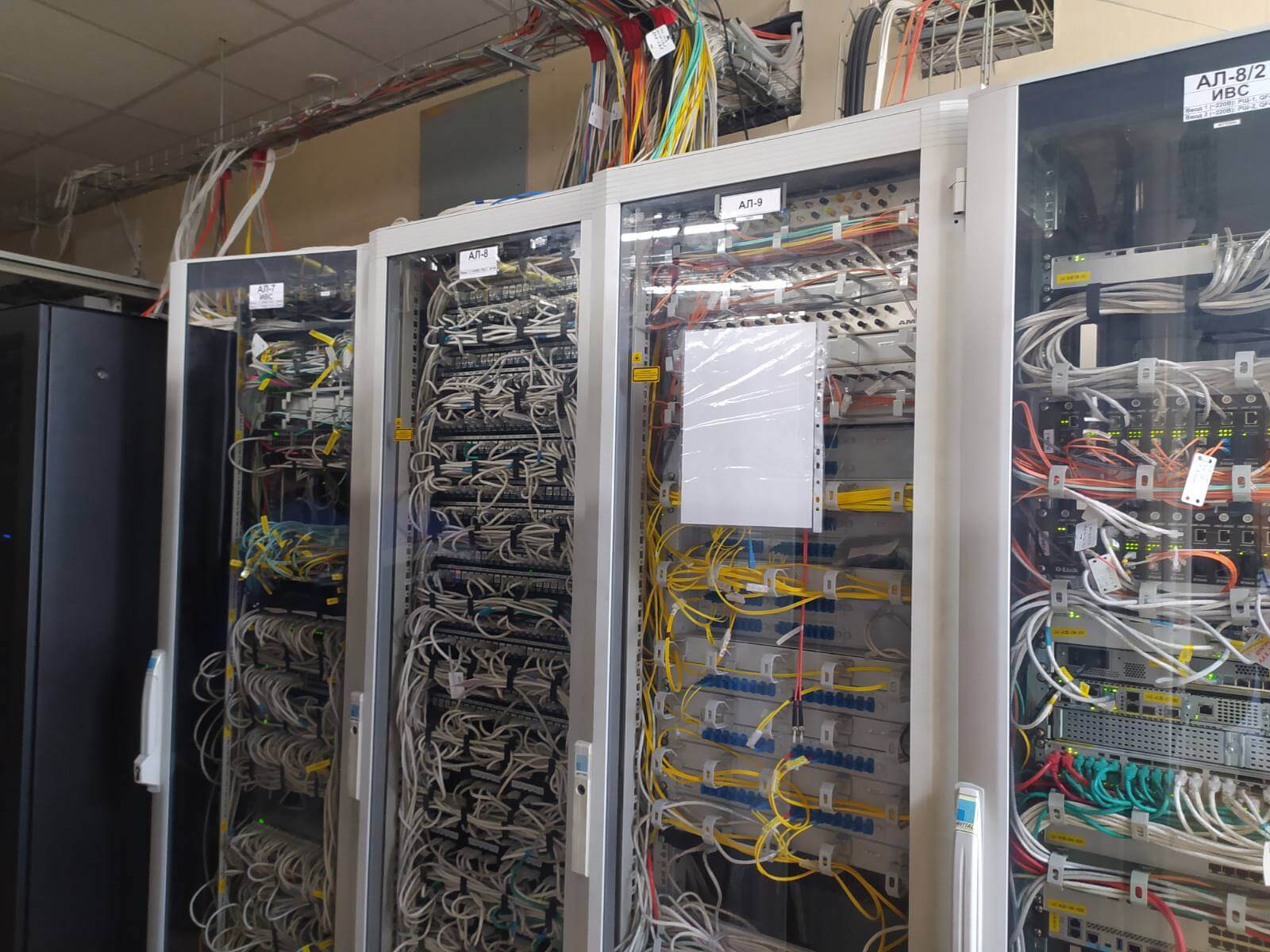

7. Ведомость ПНР оборудования связи.
ПНР шкафа связи
| № пп |
Наименование работ | Ед. изм. | Кол-во | Расценка |
|---|---|---|---|---|
| 1 | Настройка простых сетевых трактов: 2 Мбит/сек. или 34 Мбит/сек., основной — тракт | шт. | 1 | ФЕРм 10-06-068-10 |
| 2 | Настройка простых сетевых трактов: 2 Мбит/сек. или 34 Мбит/сек., последующий — тракт | шт. | 2 | ФЕРм 10-06-068-11 |
| 3 | Электронная учрежденческо-производственная станция с цифровой коммутационной системой с количеством портов до 100: настройка станции — 100 номеров | шт. | 1 | ФЕРм 10-03-031-03 |
| 4 | Аппарат телефонный системы ЦБ или АТС: настольный — шт. | шт. | 1 | ФЕРм 10-02-030-01 |
ВЫВОД
Абсолютной истины по вопросу, какой состав работ нужно прописать, чтобы этого было достаточно для включения оборудования в работу, до сих пор не существует. Информация, поступающая из различных источников, очень разрозненная и неструктурированная. Данной статьёй мы попытались заполнить этот пробел.
Изжившее себя или неиспользуемое на подстанции оборудование, такое как отделители, короткозамыкатели, мощные синхронные генераторы или компенсаторы, в статье не рассматривались. Объём работ для всех модификаций или разновидностей оборудования, не вошедших в наш перечень, предлагаем составлять на основе наиболее приближенного варианта.
Не забывайте о необходимости инструментальной проверки электромагнитной обстановки на подстанции в качестве финального этапа ПНР!
Оставляем за собой право корректировать данный материал по мере актуализации регламентирующих документов или запросов пользователей.
ССЫЛОЧНАЯ ЛИТЕРАТУРА:
- Методика определения сметной стоимости строительства, утверждённая министерством ЖКХ РФ от 04.08.2020г. № 421/пр⎘.
- Правила устройства электроустановок. Издание 6, 7⎘.
- СТО 34.01-23.1-001-2017 Объем и нормы испытаний электрооборудования⎘.
- ФЕРп-2001 Расценки на пусконаладочные работы. Сборник 1⎘.
- ФЕРп-2001 Расценки на пусконаладочные работы. Сборник 2⎘.
- Правила технической эксплуатации электроустановок потребителей. 2003⎘.
СЛУЧАИ ИЗ ПРАКТИКИ. Самой распространённой ошибкой в сметах на ПНР является задвоение объёмов. Например, принимается расценка на наладку силового трансформатора, а после неё идут расценки на испытание вводов и фазировка, работы в которых уже учтены первой расценкой.
Частой ошибкой также является неправильный подсчёт «количества». В частности, при измерениях изоляции кабелей или испытаниях автоматических выключателей ошибочно ведут подсчёт по количеству рассматриваемых единиц.
Обращаем внимание, что в общих положениях и вводных указаниях сборников [4], [5] можно найти информацию о том, что включают в себя те или иные расценки. Только проанализировав эту информацию, можно исключить задвоения по определённым видам работ.
Согласно большинству рекомендаций от производителей оборудования измерения и испытания целесообразно проводить для групп кабелей, но не по отдельности. А в соответствии с п.1.8.37 ПУЭ [2] в электроустановках проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2% выключателей распределительных и групповых сетей.
Присоединяйтесь, чтобы не пропустить самое важное
В телеграм
