Электротехнические решения. Объём проектирования в составе РД

Представим, что у Вас на руках согласованная и прошедшая экспертизу (что необязательно) проектная документация (ПД). В каком направлении нужно двигаться, чтобы выдать заказчику рабочую документацию (РД) по этому проекту? Что она должна включать в себя и чем будет отличаться от проектной? Разберём в этой статье.

РД, в первую очередь, выполняется для:

• определения потребности в оборудовании и материалах;
• производства строительно-монтажных работ;
• уточнения сметной стоимости строительства (при необходимости).

Если на этапе ПД документация выполнена качественно и учтены все рекомендации нормативных документов (см. предыдущий материал⎘), предлагаем пошаговую инструкцию для завершающей стадии проекта.

ТЕКСТОВАЯ ЧАСТЬ:

1. Общие указания

Текстовая часть в томе РД, как правило, занимает незначительное место.

В общих указаниях, в соответствии с ГОСТ [1] и Требованиями [2], приводят:

• сведения о документах, на основании которых принято решение о разработке РД (например, задание на проектирование, утверждённая ПД);
• запись о соответствии РД заданию на проектирование, выданным техническим условиям (при наличии таковых), прочим НТД;
• перечень нормативных документов, на которые даны ссылки в рабочих чертежах;
• абсолютную отметку, принятую в рабочих чертежах здания или сооружения условно за нулевую;
• запись о результатах проверки на патентоспособность и патентную чистоту (при необходимости);
• перечень видов работ, для которых необходимо составление актов освидетельствования скрытых работ;
• сведения о том, кому принадлежит данная интеллектуальная собственность (при необходимости);
• эксплуатационные требования, предъявляемые к проектируемому зданию или сооружению (при необходимости);
• другие необходимые указания.

В общих указаниях не следует повторять технические требования, помещённые на других листах основного комплекта рабочих чертежей, и давать описание принятых в рабочих чертежах технических решений.

Согласно ГОСТ [1] в перечень нормативных документов Общих указаний не включают документы, записанные в ведомость ссылочных и прилагаемых документов.

ГРАФИЧЕСКАЯ ЧАСТЬ:

2. Схема электрическая принципиальная ПС

Электрическая схема в составе РД должна соответствовать тем же правилам, что указаны⎘ для ПД. Исключением может служить лишь необходимость отображения конкретных марок оборудования в табличных формах на листе.

3. План ПС

План подстанции принципиально не должен отличаться от выполненного⎘ на этапе ПД. Рекомендуемый масштаб для отображения подстанции: 1:50, 1:100, 1:200, 1:500; допускается: 1:800, 1:1000. Ведомость оборудования на плане выполняют по форме 10 ГОСТ [3].

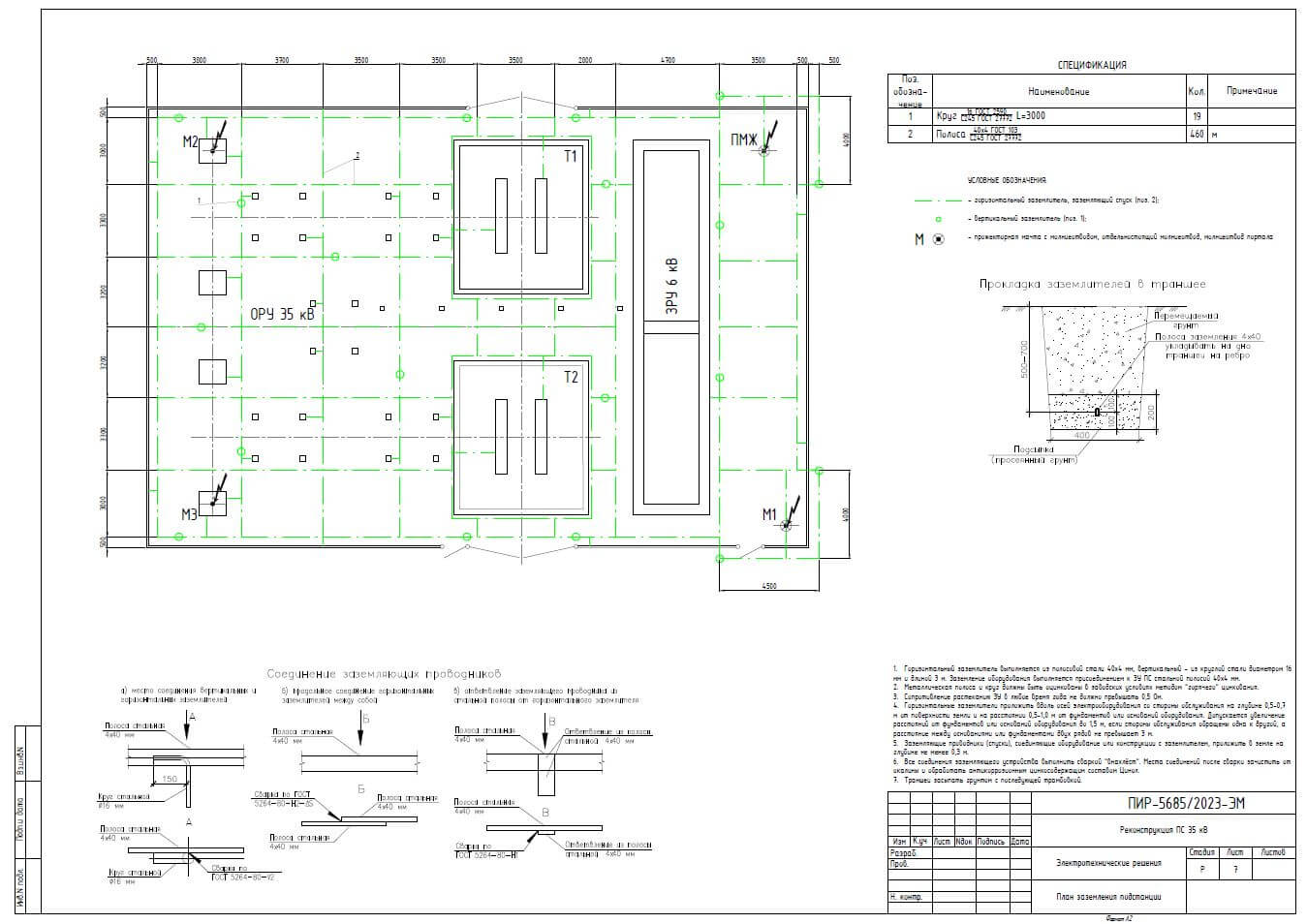

4. План заземления

Контур заземления подстанции наносится на план фундаментов. Схема внутреннего заземления здания отображается на планировке здания.

На схеме заземления должно быть отражено:

• вертикальные заземлители в виде окружностей диаметром 3-5 мм;
• горизонтальные заземлители в виде пунктирной или штрихпунктирной линии;
• заземляющие проводники, проложенные по кратчайшему расстоянию от оборудования или сооружений, в виде пунктирной или штрихпунктирной линии;
• условные обозначения элементов заземляющего устройства (ЗУ);
• спецификация (ведомость) элементов ЗУ;
• в примечаниях указывается ссылка на нормативный документ, в соответствии с которым выполнены расчёты, допустимое сопротивление заземляющего устройства, глубина прокладки в земле и отступ горизонтального заземлителя и заземляющих проводников от фундаментов, требование к выполнению соединений (сваркой «внахлёст») и их защита от коррозии, выполнение дополнительной защиты заземляющих проводников от коррозии в местах вывода из земли, материал для засыпки траншеи и необходимость трамбования.

ЗУ наносится жирной линией, здания и фундаменты — тонкой.

План заземления может быть дополнен разрезом траншеи и схемами соединения заземлителей и заземляющих спусков между собой. Указанные схемы допустимо отображать на отдельном листе.

5. Схема установки оборудования

На данном этапе рекомендуется проработать технические решения с выбранным производителем оборудования и, получив от него актуальные конструкторские чертежи, перенести их на ранее выполненный лист проекта⎘. Рекомендуемый масштаб установочного чертежа: 1:5, 1:10, 1:20, 1:50; допускается 1:100. На чертеже помещают спецификацию по формам 7 или 8 ГОСТ [1].

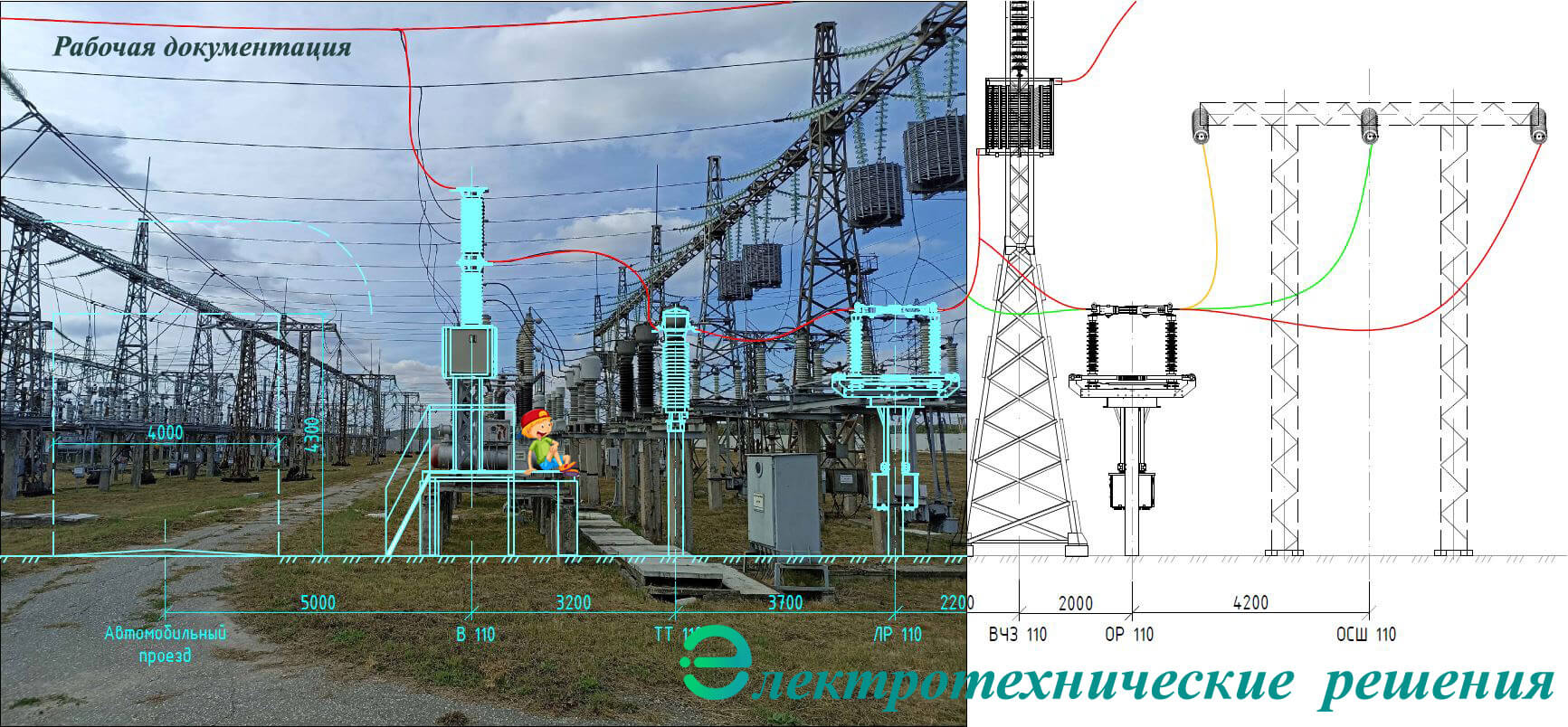

6. План и разрез ячеек

Этот чертёж, выполненный по правилам⎘, позволяет детально оценить соответствие установленного оборудования параметрам безопасности и удобства обслуживания. Скопировав на план и разрез ячеек выполненные предыдущим этапом установочные чертежи, остаётся учесть в спецификации оборудование и материалы, необходимые для соединения их между собой. Чаще всего такими материалами являются провод и сцепная арматура.

7. Прочие листы графической части

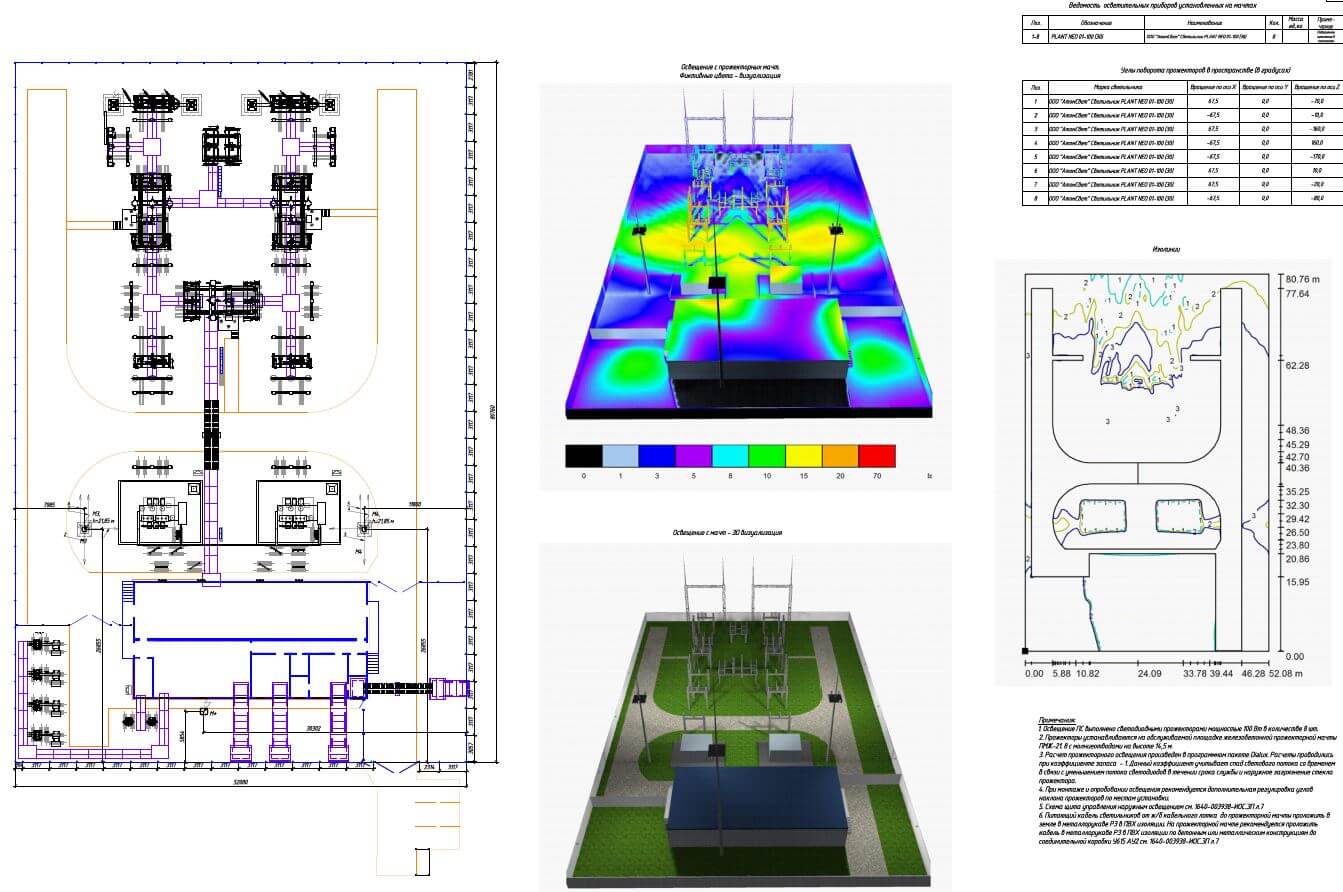

В графическую часть могут быть также включены:

• схемы питания приводов, освещения и обогрева;
• план молниезащиты;
• 3D модель ОРУ;
• план прокладки кабелей;
• план освещения подстанции;
• шаблоны информационных знаков оборудования и пр.

Все они не являются обязательными, если в их отсутствии соблюдаются основные функции тома.

Детальные правила оформления графической части РД можно найти в ГОСТ [3].

ССЫЛОЧНЫЕ И ПРИЛАГАЕМЫЕ ДОКУМЕНТЫ:

8. Оформление ссылочных и прилагаемых документов

Перечень указанных документов отображается в табличном виде в разделе Общие данные тома.

К ссылочным документам относят:

• стандарты (технические условия) на строительные изделия;
• чертежи типовых конструкций, изделий и узлов.

Согласно ГОСТ [1] в рабочих чертежах допускается применять типовые конструкции, изделия и узлы путём ссылок на документы. Причём сами ссылочные документы в состав рабочей документации, передаваемой заказчику, не входят. Отсюда могут вытекать трудности на этапе монтажа, ввиду отсутствия указанных документов на площадке. Мы рекомендуем вносить «типовые» чертежи в раздел Прилагаемые документы, что допустимо согласно тому же государственному стандарту.

Прилагаемым документам присваивают обозначение основного комплекта с добавлением через точку шифра прилагаемого документа.

Ведомость ссылочных и прилагаемых документов

Обозначение	Наименование	Примечание
	Ссылочные документы
СП 76.13330.2016	Электротехнические устройства
СП 131.13330.2018	Строительная климатология
ПУЭ	Правила устройства электроустановок. Издание 6, 7
	...
	Прилагаемые документы
ПИР-5685/2023-ЭМ.КЖ	Кабельный журнал
ПИР-5685/2023-ЭМ.С	Спецификация оборудования, изделий и материалов
ПИР-5685/2023-ЭМ.ОЛ	Опросный лист для заказа выключателя 110 кВ
ПИР-5685/2023-ЭМ.РР	Проверка чувствительности аппаратов защиты
407-03-539.90-ЭП3	Типовой проект. Установка выключателя 110 кВ

9. Кабельный журнал

Кабельный (или кабельно-трубный) журнал выполняется в соответствии с ГОСТ [3]. Согласно п.6.5.2⎘ ГОСТ [3] в него включают кабели, провода (и трубы), всю необходимую информацию о которых невозможно привести на принципиальных схемах. Это значит: если Вы показали все кабели (с марками и длинами) на схемах, то включать кабельный журнал в проект необязательно.

10. Спецификация оборудования, изделий и материалов

Сводную спецификацию рекомендуют составлять по разделам в последовательности:

• оборудование;
• кабельно-проводниковая продукция (кабель, провод, муфты);
• электромонтажные устройства и изделия (лотки, короба, металлорукав в ПВХ изоляции);
• линейная арматура;
• материалы (полоса стальная, трубы, метизы и т. п.).

Электроаппараты, поставляемые в комплекте с оборудованием, в спецификации не приводят, а включают в соответствующий опросный лист.

Не забывайте закладывать в составе материалов:

• цинкосодержащую краску (или битумную мастику) для дополнительной коррозионной защиты заземляющих проводников;
• токопроводящую смазку для контактов;
• огнестойкую пену для герметизации кабельных вводов в здания и сооружения;
• огнезащитную краску для кабелей;
• специальные зажимы для заземления экранов кабелей;
• таблички с крепежом для оборудования на ОРУ;
• трубы, кабельные плиты и сигнальные ленты для прокладки кабеля в земле;
• песок, кирпич и прочие строительные материалы.

11. Опросные листы на оборудование

Опросные листы формируются на основе заводских шаблонов и могут включать в себя:

• полную техническую информацию, достаточную для изготовления оборудования;
• опорные заводские конструкции, идущие в комплекте;
• запасные изделия и приспособления, необходимые в процессе эксплуатации;
• контакты и адрес заказчика;
• способ доставки;
• дополнительную информацию (при необходимости).

12. Расчёты

Расчёты в состав рабочей документации, как правило, не включают. Все необходимые расчёты должны выполняться на стадии ПД. Иное может быть определено в договоре (контракте) и задании на проектирование. А также может потребоваться по итогам выбора того или иного оборудования.

СЛУЧАЙ ИЗ ПРАКТИКИ. Если перебрать в голове все случаи из практики выполнения РД, то у большинства проектировщиков предстанет перед взором суетливый начальник с фразой: Правим ПЭ на ЭР и отправляем! Наверняка, каждый проходил через это, каждый в спешке менял в штампе несколько букв и с обидой в душе отправлял проектную документацию в виде рабочей. Несправедливость заключается лишь в том, что оценивается работа стадии ПД, в денежном выражении, на 40 процентов от итога, а РД — на 60.
